Регулировка карбюратора

Условия проведения регулировки

Если на автомобиле установлена система поддержания постоянной скорости холостого хода, необходимо отключить все электрооборудование автомобиля и установить прямо передние колеса перед регулировкой скорости холостого хода или топливной смеси (или перед регулировкой угла опережения зажигания или длительности замкнутого состояния контактов прерывателя). В противном случае, система стабилизации будет активной, и регулировка будет неправильной.

Отсоедините вакуумный шланг от компенсатора системы холостого хода при высокой температуре двигателя (если установлен) и заткните патрубок на карбюраторе.

Регулировка частоты вращения коленчатого вала при холостом ходе двигателя и количества топливной смеси холостого хода (СО)

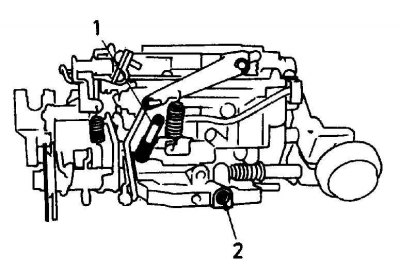

Винты регулировки холостого хода

1. Увеличьте скорость работы двигателя до 3000 об/мин и удерживайте ее на этом уровне в течение 30 секунд для очистки впускного коллектора от паров топлива, затем оставьте двигатель работать в режиме холостого хода.


2. При помощи винта регулировки скорости холостого хода, отрегулируйте частоту вращения коленчатого вала при холостом ходе двигателя (cм. подраздел 5.1.1).

3. Проверьте уровень СО; если он отличается от указанного (см. подраздел 5.1.1), удалите пломбу и отрегулируйте положение винта регулировки количества смеси холостого хода для получения правильного уровня СО. Вращение винта по часовой стрелке (закручивание) уменьшает уровень СО, вращение винта против часовой стрелки (выкручивание) увеличивает уровень СО. Если у Вас нет датчика СО, операция регулировки количества смеси холостого хода без использования датчика CO описана в соответствующей главе.

4. Повторяйте операции, описанные выше, пока обе регулировки не будут правильными.

5. Очищайте впускной коллектор каждые 30 секунд при проведении регулировки, повышая частоту вращения коленчатого вала до 3000 об/мин на 30 секунд.

6. Поднимите частоту вращения коленчатого вала до 2000 об/мин и измерьте уровень СО. Полученное значение должно быть меньше половины уровня CO при работе двигателя в режиме холостого хода.

7. Установите новую пломбу на винт регулировки количества смеси по завершении регулировки.

Установка уровня топлива в поплавковой камере/ регулировка хода поплавка

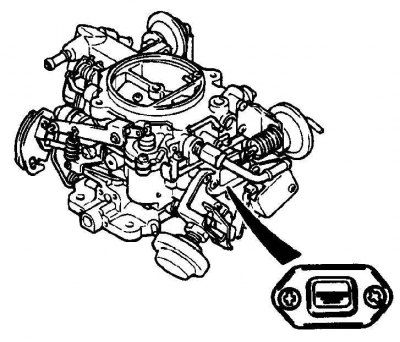

Окошко поплавковой камеры

Уровень топлива в поплавковой камере можно проверить, не снимая карбюратор. Когда двигатель работает, уровень топлива можно проверить через смотровое окошко поплавковой камеры. Если уровень топлива не соответствует отметке, необходима регулировка.


1. Снимите крышку карбюратора, руководствуясь инструкциями, приведенными в подразделе 5.1.3.

2. Переверните крышку карбюратора так, чтобы поплавок смотрел вверх, и игольчатый клапан был закрыт.

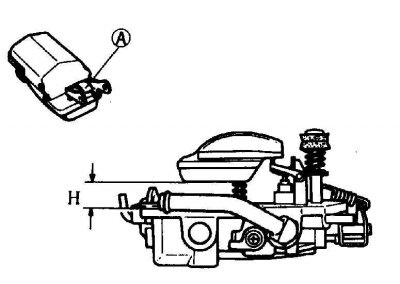

3. Измерьте расстояние "Н" (высоту установки поплавка) между крышкой карбюратора и пластиковым поплавком (без прокладки). Проверьте, чтобы высота установки поплавка была такой, как указано в подразделе 5.1.1.



4. Отрегулируйте высоту установки поплавка, согнув рычаг поплавка "А".

5. Переверните крышку карбюратора и проверьте, чтобы поплавок опустился, насколько ему позволяет ограничительный язычок.

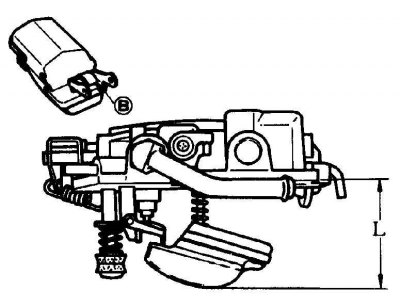

6. Измерьте расстояние "L" (ход поплавка) между крышкой карбюратора и нижней стороной поплавка. Сравните полученное значение со значением, указанным в подразделе 5.1.1.


7. Отрегулируйте ход поплавка, согнув ограничительный язычок "В".

Регулировка механической воздушной заслонки

Перед регулировкой воздушной заслонки проверьте, чтобы частота вращения коленчатого вала при холостом ходе и количество смеси холостого хода были правильно отрегулированы.

Снимите воздушный фильтр. Отсоедините шланг вентиляции картера двигателя. Вакуумные шланги должны оставаться подсоединенными (или же отсоедините их и заткните отверстия).

Регулировка быстрого холостого хода – карбюратор снят с двигателя

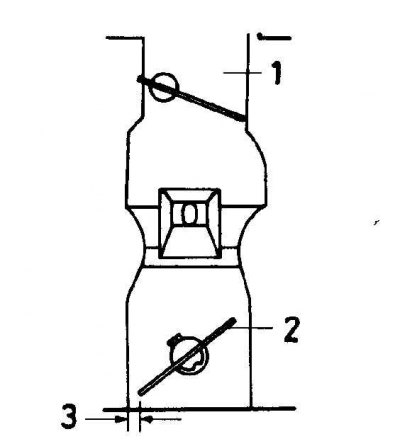

Проверка положения воздушной заслонки при работе двигателя в режиме быстрого холостого хода

1. Для регулировки системы быстрого холостого хода карбюратор необходимо снять с двигателя.

2. Переверните карбюратор и при помощи рычага воздушной заслонки полностью закройте воздушную заслонку.

3. Регулировочный винт откроет дроссельную заслонку, образуя небольшой зазор.

4. При помощи хвостовика сверла измерьте величину зазора между стенкой камеры карбюратора и краем дроссельной заслонки (см. рис. Проверка положения воздушной заслонки при работе двигателя в режиме быстрого холостого хода). Сравните полученное значение со значением, указанным в подразделе 5.1.1.




5. Отрегулируйте величину зазора, согнув соединительную тягу в точке 1.

Автоматическая воздушная заслонка

Условия проведения регулировки автоматической воздушной заслонки были указаны (см. подраздел 5.1.1).

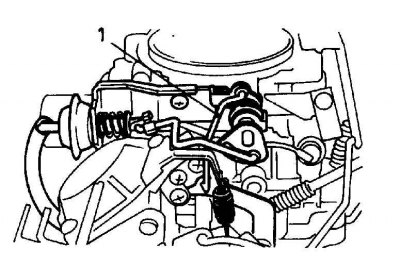

Регулировка быстрого холостого хода – при работающем двигателе

1. Немного приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на верхний зубец кулачка быстрого холостого хода.

2. Запустите двигатель, не нажимая на педаль акселератора, и отметьте частоту вращения коленчатого вала двигателя в режиме быстрого холостого хода. Сравните полученную частоту со значением, указанным в подразделе 5.1.1.

3. Отрегулируйте частоту вращения коленчатого вала, вращая винт регулировки скорости быстрого холостого хода в требуемом направлении.

Регулировка быстрого холостого хода (модели с полуавтоматической воздушной заслонкой) – карбюратор снят с двигателя

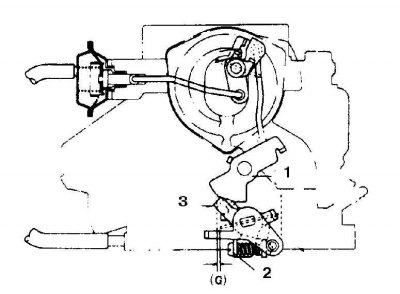

Регулировка быстрого холостого хода

1. Переверните карбюратор, затем приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на второй зубец кулачка быстрого холостого хода. Регулировочный винт откроет дроссельную заслонку, образуя небольшой зазор.

2. Проверьте, чтобы воздушная заслонка была полностью закрыта. При помощи хвостовика сверла измерьте величину зазора "G" между стенкой камеры карбюратора и краем дроссельной заслонки (см. рис. Регулировка быстрого холостого хода). Сравните полученное значение со значением, указанным в подразделе 5.1.1.

3. Отрегулируйте величину зазора, повернув регулировочный винт в требуемом направлении.

Регулировка быстрого холостого хода (модели с автоматической воздушной заслонкой) – карбюратор снят с двигателя

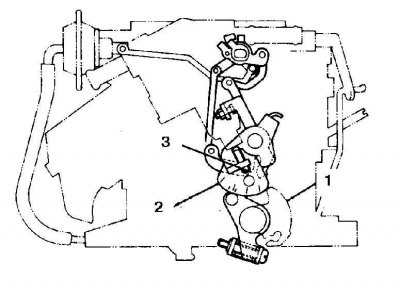

Совмещение отметок на кулачке системы быстрого холостого хода и рычага



1. Подождите, пока температура карбюратора опустится до уровня 25°C и выдержите карбюратор при такой температуре минимум в течение часа.

2. Проверьте, чтобы отметка "25°" на кулачке быстрого холостого хода совпадала с центром рычага системы быстрого холостого хода.

3. Отрегулируйте положение отметки, вращая регулировочный винт в требуемом направлении.

4. Переверните карбюратор и при помощи хвостовика сверла измерьте величину зазора между стенкой камеры карбюратора и краем дроссельной заслонки (см. рис. Проверка положения воздушной заслонки при работе двигателя в режиме быстрого холостого хода). Сравните полученное значение со значением, указанным в подразделе 5.1.1.

5. Отрегулируйте величину зазора, повернув регулировочный винт в требуемом направлении.

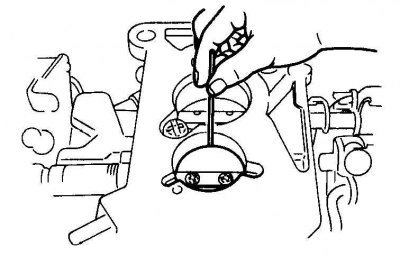

Открытие воздушной заслонки при полном открытии дросселей

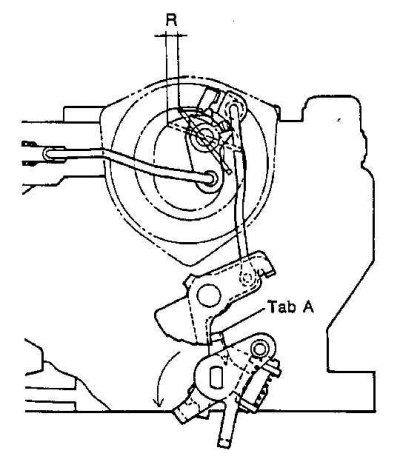

1. Полностью откройте дроссели и при помощи хвостовика сверла измерьте зазор "R" между верхним краем воздушной заслонки и каналом забора воздуха. Сравните полученное значение со значением, указанным в подразделе 5.1.1.



2. Отрегулируйте величину зазора (R), согнув язычок "А".

Открытие воздушной заслонки (все карбюраторы)

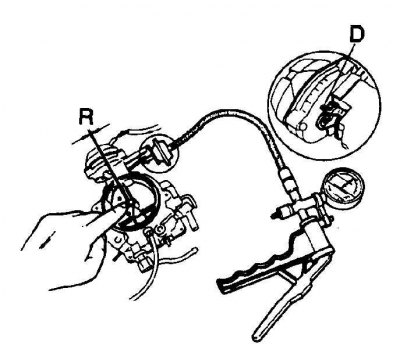

Проверка диафрагмы открытия дроссельной заслонки, измерение величины зазора

1. Отсоедините вакуумный шланг и подсоедините вакуумный насос к каждой диафрагме открытия воздушной заслонки по очереди. Откачивайте воздух, чтобы получить разрежение в 400 мм ртутного столба; диафрагма должна полностью открыть воздушную заслонку и разрежение должно сохраняться в течение минимум 30 секунд. Замените диафрагму, если она неисправна.

2. Поддерживайте разрежение на уровне 400 мм ртутного столба для того, чтобы шток диафрагмы открытия воздушной заслонки поднялся до конца.

3. При помощи хвостовика сверла измерьте зазор между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в подразделе 5.1.1.

4. Отрегулируйте величину зазора, согнув тягу (механическая воздушная заслонка) или рычаг (автоматическая воздушная заслонка) на конце штока диафрагмы.

5. На некоторых моделях установлены две диафрагм открытия воздушной заслонки. Проверьте обе диафрагмы. Термовакуумный клапан второй открывающей диафрагмы должен быть открыт при температуре охлаждающей жидкости выше 19±3°C.
