Рухавікі В3, В5, В6
У рухавіку ужыты затамкавы размеркавальны механізм з верхнім размяшчэннем размеркавальнага вала, прывад якога ажыццяўляецца зубчастым рамянём ад зубчастага шківа, усталяванага на каленчатым вале. Нацяжэнне рамяня забяспечваецца механічным нацягвальнікам.
Размеркавальны вал
Размеркавальны вал - трехопорный. Вал ад восевага перасоўвання фіксуецца зацятым бурцікам, выкананым на пярэдняй шыйцы вала.

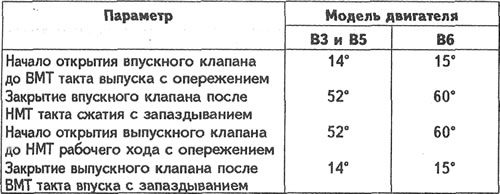

Фазы газаразмеркавання
Характарыстыкі размеркавальнага вала
Дыяметр шыек, мм:
- пярэдняй: 43,44-43,465;
- сярэдняй: 43,41-43,435;
- задняй: 43,44-43,465.
Авальная шыек, не больш за, мм: 0,05.
Непрамалінейнасць шыек, не больш за, мм: 0,03.
Восевы зазор размеркавальнага вала, мм:
- намінальны: 0,05-0,18;
- максімальна дапушчальны: 0,20.
Зазор паміж шыйкамі размеркавальнага вала і адтулінамі апор, мм:
- пярэдні падшыпнік: 0,035-0,085;
- сярэдні падшыпнік: 0,065-0,115;
- задні падшыпнік: 0,035-0,085.
Вышыня кулачкоў размеркавальнага вала, мм:
рухавікі В3 і В5:
- впускных: 36,378-36,528 (36,23)*;
- выпускных: 36,378-36,528 (36,23);
рухавік В6:
- впускных: 36,811-36,911 (36,66);
- выпускных: 36,811-36,911 (36,66).
* У дужках указана мінімальна дапушчальная вышыня (пры зносе).
Рухавік В6 EGI
У рухавіку ужыты затамкавы размеркавальны механізм з верхнім размяшчэннем впускного і выпускнога размеркавальных валаў, прывад якіх ажыццяўляецца зубчастым рамянём ад зубчастага шківа, усталяванага на каленчатым вале. Нацяжэнне рамяня забяспечваецца механічным нацягвальнікам.
Размеркавальныя валы
Размеркавальныя валы - пяціапорныя. Валы ад восевага перасоўвання фіксуюцца зацятымі капцамі, выкананымі на перадпакоях шыйках валаў.
Фазы газаразмеркавання
Пачатак адкрыцця впускнога клапана да ВМТ такту выпуску з апярэджаннем: 5°.
Зачыненне впускнога клапана пасля НМТ такту сціску з запазненнем: 51°.
Пачатак адкрыцця выпускнога клапана да НМТ працоўнага ходу з апярэджаннем: 69°.
Закрыццё выпускнога клапана пасля ВМТ такту выпуску з запазненнем: 1°.
Характарыстыкі размеркавальных валаў
Дыяметр шыек, мм: 25,940-25,965.
Авальная шыек, не больш за, мм: 0,05.
Непрамалінейнасць шыек, не больш за, мм: 0,03.
Зазор паміж шыйкамі размеркавальных валаў і адтулінамі апор, мм:
- намінальны: 0,035-0,081;
- максімальна дапушчальны: 0,15.
Восевы зазор размеркавальных валаў, мм:
- намінальны: 0,07-0,19;
- максімальна дапушчальны: 0,2.
Вышыня кулачкоў, мм:
- впускных: 40,888(40,688)*;
- выпускных: 40,889 (40,689).
* У дужках указана мінімальна дапушчальная вышыня пры зносе.
Рэмень прывада размеркавальных валаў
Марка рамяня: Unitta.
