Напомена:
Иницијализација аутоматског сензора нивоа фарова је потребна након извођења следећих операција:
- Уклањање сензора система аутоматског управљања.
- Искључивање шипке сензора система аутоматског управљања.
- Уклањање елемената вешања везаних за промене висине возила.
Контролна јединица AFS бележи податке о висини аутомобил док га незадействования на пословима иницијализације система аутоматске регулације фар великог светла.
Постоје две опције за иницијализацију система аутоматске контроле фарова, од којих се једна врши помоћу дијагностичког алата M-MDS, а други без њега.
Иницијализација система аутоматске контроле фарова помоћу алата за скенирање M-MDS
1. Истоварите аутомобил (у кабини не би требало да буде путника или било каквог терета, осим резервног точка, дизалице и сета алата).
2. Подесите притисак у гумама на нормалан.
3. Поставите аутомобил на равну површину.
4. Повежите уређај M-MDS на дијагностички конектор DLC-2.
5. Након идентификације аутомобила, изаберите следеће параметре:
- "Electrical" (електрика)
- "Exterior lighting" (спољно осветљење)
- "Headlamp" (фар великог светла)
- "Auto Leveling Sensor" (сензор за аутоматску контролу фарова)
- "Auto Leveling Sensors Calibration"
Напомена: Индикатор AFS OFF наставиће да трепери током почетне иницијализације - то не указује на квар.
Напомена: Индикатор AFS OFF наставиће да трепери током почетне иницијализације - то не указује на квар.
7. Подесите усмеравање фарова.
Иницијализација система за аутоматску контролу фарова без употребе алата за скенирање M-MDS
1. Истоварите аутомобил (у кабини не би требало да буде путника или било каквог терета, осим резервног точка, дизалице и сета алата).
2. Подесите притисак у гумама на нормалан.
Пажња. Кораци 3 и 4 треба да буду завршени у року од 30 секунди.
3. Укључите паљење (укључен или искључен мотор).
Напомена: Индикатор AFS OFF наставиће да трепери током почетне иницијализације - то не указује на квар.

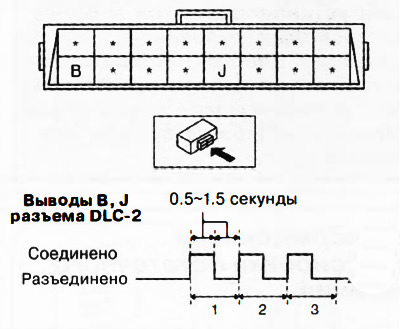

4. Помоћу краткоспојника три пута повежите терминале Б и Ј (уземљење) дијагностичког конектора DLC-2 у интервалима од 0,5-1,5 секунди, као што је приказано на слици.
Пажња. Ако су пинови конектора неправилно повезани, постоји опасност од оштећења возила или пожара. Када користите краткоспојник, обавезно пажљиво изаберите исправне пинове конектора.

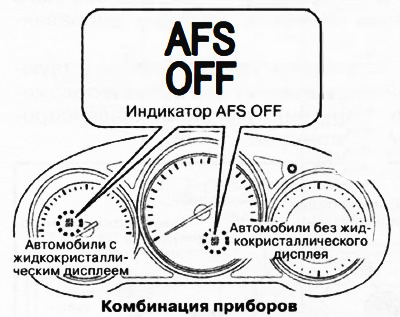

5. Посматрајте индикатор AFS OFF:

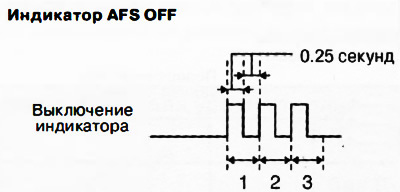

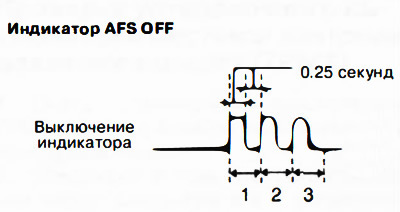

Индикатор AFS OFF ће трептати три пута у интервалима од 0,25 секунди и искључити се као што је приказано на слици.
Ако индикатор AFS OFF наставља да трепери, поступак је извршен погрешно. Поновите поступак почевши од корака 3.
Ако индикатор AFS OFF светли непрекидно, систем за аутоматску контролу фарова је неисправан. Проверите кодове грешака. Поправите или замените неисправне компоненте, а затим поновите поступак почевши од корака 3.
[Оригинални чланак је на: www.mazbook.ru]
6. Подесите усмеравање фарова.
