Технические данные стартера
| Минимально допустимая длина щеток, мм | 11,5 |
| Зазор шестерни, мм#0,5-2,0 |
Проверка электродвигателя стартера без снятия с автомобиля
Если электродвигатель стартера не вращается при повороте ключа в выключателе зажигания, на автомобилях с автоматической коробкой передач убедитесь, что рычаг селектора находится в положении «парковка» или «нейтраль».
Убедитесь, что аккумуляторная батарея заряжена, и проверьте надежность крепления проводов на клеммах батареи и тяговом реле стартера.
Если при повороте ключа в выключателе зажигания электродвигатель стартера не вращается, но раздаются щелчки тягового реле при полностью заряженной батарее, значит, неисправны контакты реле или электродвигатель стартера.
Если при повороте ключа в выключателе зажигания щелчки тягового реле не прослушиваются, значит, неисправно тяговое реле или есть обрыв в электрической цепи реле.

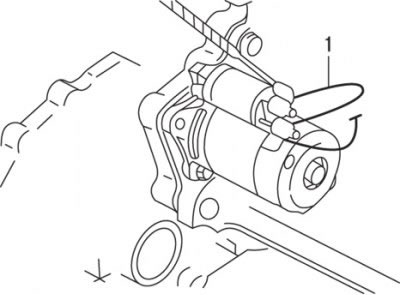

Рис. 13.15. Использование перемычки (1) для соединения клемм «В» и «М» тягового реле для проверки работоспособности электродвигателя стартера
Для проверки электродвигателя соедините перемычкой клеммы «В» и «М» на тяговом реле (рис. 13.15). Если электродвигатель вращается, значит, он исправен, а неисправность следует искать в тяговом реле, выключателе зажигания или проводах. Следует отметить, что в данном испытании электродвигатель не будет вращать коленчатый вал, так как тяговое реле, которое вводит шестерню стартера в зацепление с зубчатым венцом маховика, исключено из цепи питания перемычкой.
Если электродвигатель не вращается, снимите стартер в сборе с тяговым реле для разборки, проверки, ремонта или замены.
