Wirnik
1. Za pomocą testera zmierzyć rezystancję między pierścieniami ślizgowymi. Jeśli zmierzona wartość nie jest prawidłowa (1,8-2,1 oma przy 20°C), wymień wirnik na nowy.

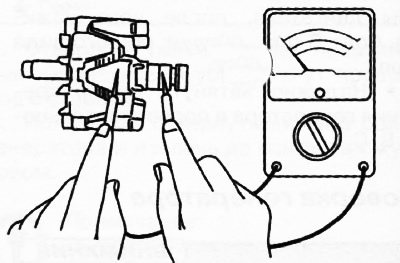

2. Za pomocą testera upewnij się, że nie ma przewodnictwa między pierścieniami ślizgowymi a rdzeniem. Jeśli obwód jest zamknięty, wymień wirnik na nowy.
3. Sprawdź stan powierzchni pierścieni ślizgowych. Jeśli powierzchnia pierścieni ślizgowych jest szorstka, usuń defekt papierem ściernym.
Uzwojenie stojana

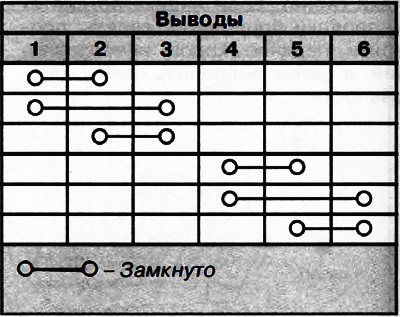

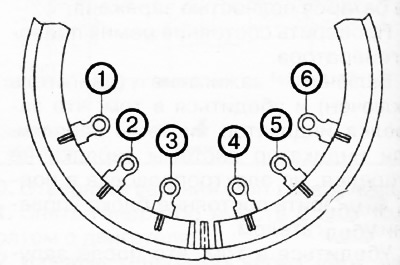

1. Sprawdź ciągłość między zaciskami zgodnie z poniższą tabelą. W przypadku stwierdzenia usterek należy wymienić stojan na nowy.

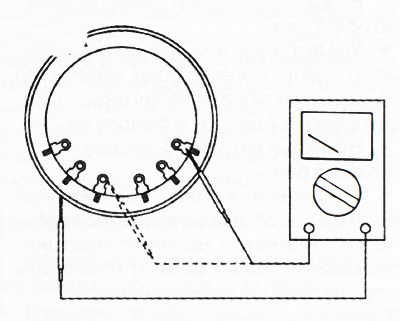

2. Za pomocą testera upewnić się, że nie ma przewodnictwa między przewodami uzwojenia stojana a rdzeniem. Jeśli obwód jest zamknięty, wymień stojan na nowy.
Pędzle

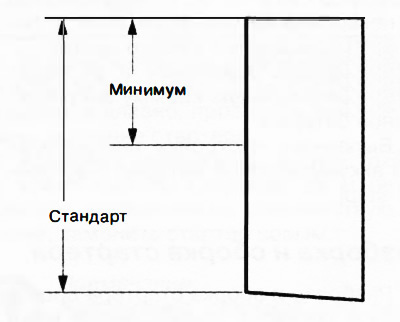

1. Sprawdź zużycie szczotek. Jeśli jakakolwiek szczotka jest zużyta do granic możliwości, wymień wszystkie szczotki na nowe.
Notatka:
Długość pędzla:
- Standardowo: 22,5 mm.
- Minimum: 5,0 mm.
Sprężyny szczotkowe
1. Za pomocą dynamometru zmierz siłę sprężyn szczotki.
2. Odczytać nacisk sprężyny, gdy krawędź szczotki wystaje na 2 mm. Jeśli zmierzona wartość nie jest prawidłowa, wymień sprężynę szczotki na nową.
Notatka:
Siła docisku sprężyn szczotkowych:
- Norma: 4,1-5,3 N.
- Minimalne: 1,7 N.
Prostownik

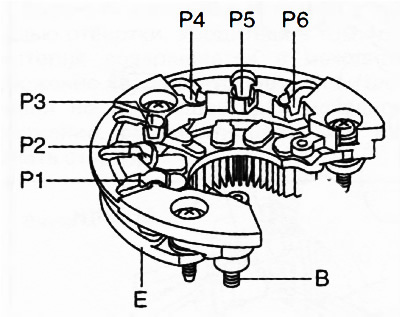

Sprawdź przewodność diod za pomocą testera analogowego. Jeśli wyniki testu nie są prawidłowe, wymień prostownik na nowy.
Korzystanie z analogowego testera

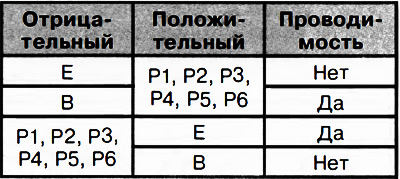

Korzystanie z testera cyfrowego
Łożysko

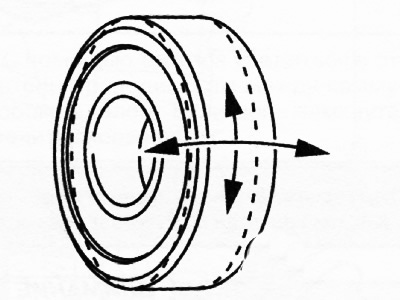

Sprawdź łożyska pod kątem nienormalnego hałasu, luzów i zakleszczeń. W razie potrzeby wymień łożysko na nowe.
