Целью этого руководства по ремонту не является описание принципа действия установки, и поэтому последующий текст касается работ по снятию и установке деталей, которые могут встретиться при других работах. Это касается главным образом датчиков скорости колес и смонтированных на колесах зубчатых ободах. Применяющиеся для показания скорости колес зубчатые ободы монтируются у передних колес на приводном валу, а у задних колес — на внутренней стороне тормозных дисков. Соответствующие работы были уже описаны для снятия и установки названных деталей.
17.9.1. Шестеренчатые ободки для скорости колеса
Шестеренчатые ободки, применяемые для показания скорости колеса монтируются у передних колес на приводном валу и у задних колес с внутренней стороны тормозных дисков. Соответствующие работы по демонтажу и монтажу указанных деталей уже были описаны.
17.9.2. Снятие и установка передних датчиков числа оборотов
Левый и правый датчики нельзя перепутать и на этом основании опоры обозначаются буквами "Л" или "П". Снятие осуществляется в соответствии с указаниями на рис.241.

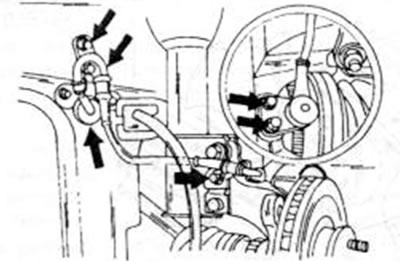

Рис.241. Стрелки указывают на места крепления датчиков скорости передних колес при установленном противоблокировочном устройстве.
Все обозначенные стрелками детали нужно освободить и вынуть датчик из поворотного кулака. Колесо должно быть отвинчено.
При установке болты затянуть на 16—23 Нм. Жгут проводов просунуть через брызговик и закрепить с помощью хомута, после чего привинтить со стопорной шайбой.
После того как был вставлен штекер, ударить по колесу справа и слева, чтобы проверить, что кабель не трется об амортизационные стойки или о кузов.
17.9.3. Снятие и установка заднего датчика числа оборотов
Снятие заднего датчика осуществляется под руководством рис.242. Колесо должно быть отвинчено. Задние датчики также должны быть обозначены буквами "Л" и "П". При установке установить датчик в опору ступицы колеса и затянуть болты на 16—23 Нм. Щиток для жгута проводов затянуть с таким же моментом затяжки. Жгут проводов провести через кузов и прижать резиновую втулку.

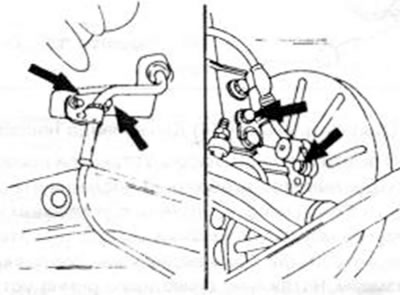

Рис.242. Стрелки указывают на места крепления датчиков скорости задних колес при установленном противоблокировочном устройстве
Привинтить стопорную шайбу на 11—26 Нм. В заключение вставить штекер и опять установить колесо.
