При управлении четырех колес устанавливается реечное рулевое управление с сервоусилением. Передача вращения колеса рулевого управления на управление передними колесами и от него через передаточный вал на управление задними колесами осуществляется через гидравлическую и электронную установку, и в задачу этой книги не входит описание ее принципа действия.
Мы хотели бы обратить внимание на то, что установка передаточного вала без соблюдения предписаний может привести к аварии и поэтому настоятельно советуем, чтобы все проводимые на рулевом управлении работы у автомобиля с четырехколесным управлением проводились в мастерской. На рис.209 показаны отдельные составные детали рулевого управления с расположением соединяемых частей.

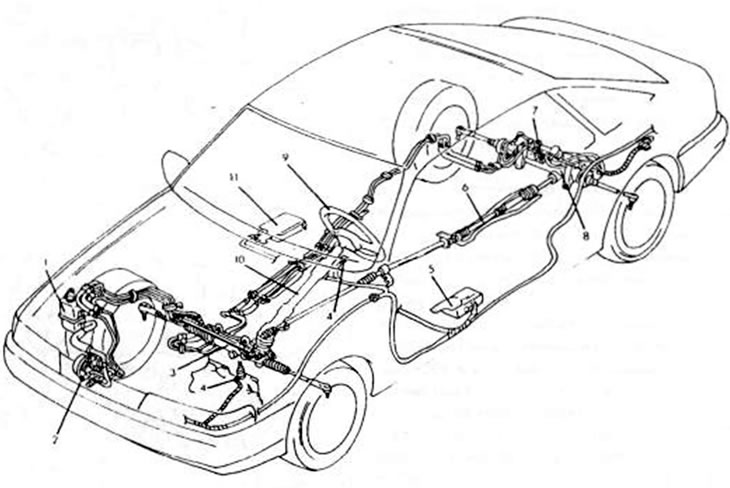

Рис.209. Детали установки рулевого управления при управлении 4-х колес. 1. Ресивер; 2. Насос гидравлического усилителя рулевого привода; 3. Рулевое управление передними колесами; 4. Датчик скорости; 5. Прибор управления; 6 Передаточный вал для угла наклона колонки рулевого управления; 7. Клапан выключателя с соленоидным приводом; 8. Рулевое управление задними колесами; 9. Колесо рулевого у правления; 10. Вал рулевого управления; 11. Реле и реле времени
