Stražnji amortizer — demontaža, pregled i ugradnja (Mazda Capella GF)

1. Otpustite matice stražnjeg kotača, podignite stražnji dio vozila i postavite ga na nosače. Skinite kotače.

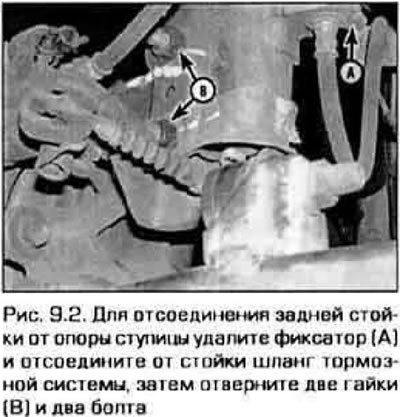

2. Uklonite držač i odvojite kočiono crijevo od letve (slika 9.2). Ako je vozilo opremljeno ABS-om, odvojite nosač žice senzora brzine kotača od amortizera.



3. Odvijte matice koje pričvršćuju letvu na glavčinu (vidi sliku 9.2) i izbijte vijke čekićem i probijačem.

4. Odvojite amortizer od nosača glavčine. Osigurajte nosač glavčine kako biste izbjegli oštećenje kočionog voda.

5. Za pristup gornjim maticama za pričvršćivanje amortizera, uklonite dio obloge u prtljažniku.

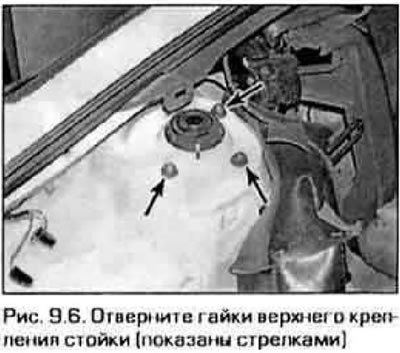

6. Zamolite asistenta da podupre stalak i odvrne tri matice gornjeg nosača stalka (slika 9.6). Uklonite stalak.

Provjera

7. Postupak provjere stalka opisan je u stavku 2. Ako je potrebno rastaviti stalak kako bi se identificirali neispravni dijelovi, pogledajte stavak 3.

Montaža

8. Umetnite amortizer u luk kotača, a zatim umetnite gornje vijke za montažu amortizera u rupe na karoseriji. Za ovaj posao će vam trebati pomoćnik, jer je stalak vrlo velik i težak. Zavrnite matice, ali ih nemojte zategnuti.

9. Pričvrstite oslonac stepenice na postolje, umetnite dva vijka i zategnite matice za montažu potrebnim momentom pritezanja.

10. Spojite kočiono crijevo na amortizer i pričvrstite ga stezaljkom. Ako je vozilo opremljeno ABS-om, pričvrstite nosač s žicama senzora brzine na jato.

11. Ugradite kotač i zategnite matice, spustite vozilo i zategnite matice na navedeni moment pritezanja.

12. Zategnite matice gornjeg nosača amortizera navedenim momentom pritezanja.
