Figyelem! Az ebben a kézikönyvben leírt modellek légzsákokkal vannak felszerelve. A légzsákok területén végzett munka során mindig kapcsolja ki őket (lásd a 12. fejezetet) a véletlen aktiválás elkerülése érdekében, ami sérülést okozhat.
Eltávolítás és telepítés
1. Válassza le a negatív kábelt az akkumulátorról.
Figyelem: Ha a jármű audiorendszere lopásgátló berendezéssel van felszerelve, győződjön meg arról, hogy rendelkezik a feloldókóddal, mielőtt lecsatlakoztatja az akkumulátort.
2. A Probe modellen távolítsa el a középső konzolt (lásd a 11. fejezetet). Távolítsa el az oldalsó kárpitpanelt az utasoldali első panel alatt (lásd a 11. fejezetet).
3. Távolítsa el a díszlécet az előlap középső részéről (lásd a 11. fejezetet).

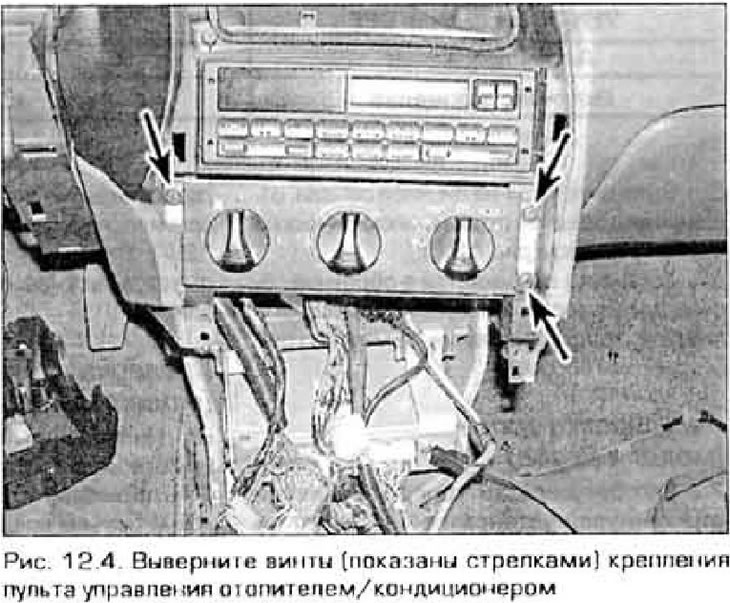

4. Távolítsa el a kezelőpanelt rögzítő csavarokat (12.4. ábra).

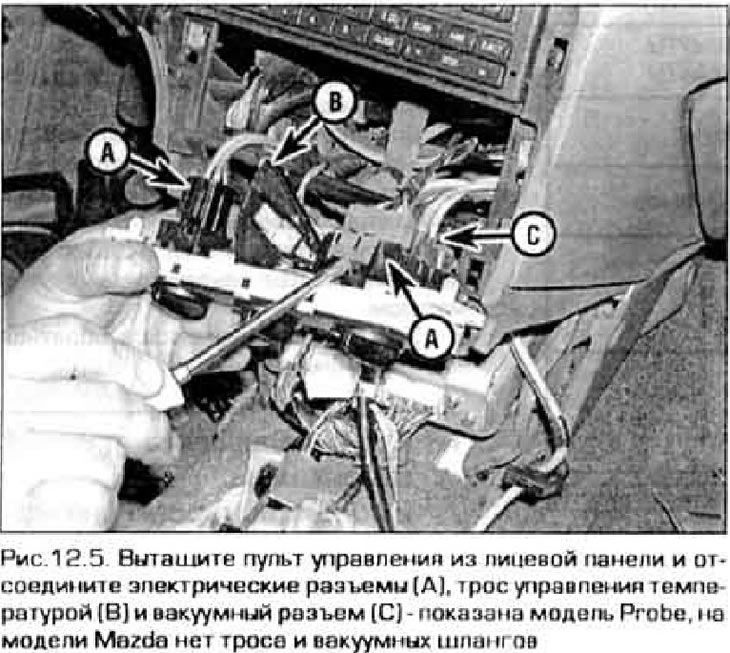

5. Vegye le a távirányítót az előlapról, húzza ki az elektromos csatlakozókat és kábeleket a hátlapról (12.5. ábra).
6. A telepítést fordított sorrendben végezzük. A szondás modellen az alábbiak szerint állítsa be a hőmérséklet-szabályozó kábelt.
A kábel beállítása (szonda modellek)

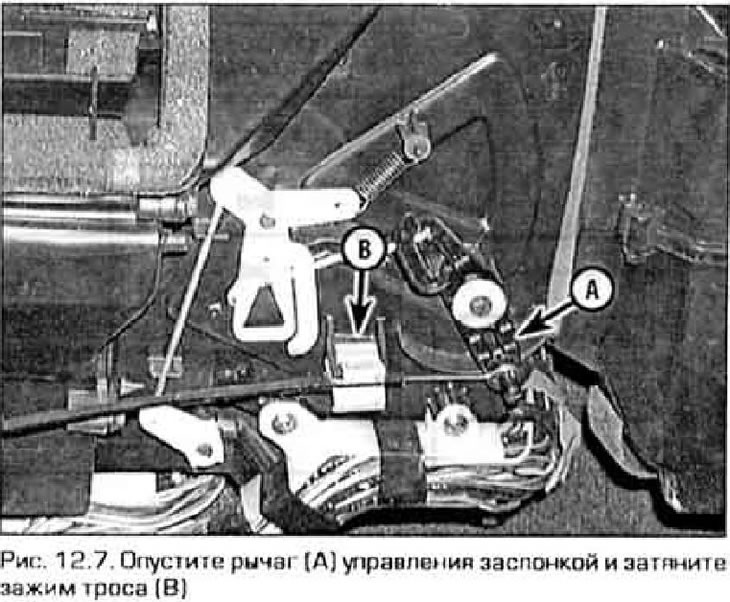

7. A hőmérséklet-szabályozó kábel beállításához állítsa a távirányítón lévő szabályozót a legmagasabb hőmérsékleti pozícióba. A műszerfal alatt húzd le a szőnyeget, hogy hozzáférj a kábel másik végén található gázszabályozó karhoz (12.7. ábra). Oldja ki a kábelrögzítőt, engedje le a kart alsó helyzetbe, és húzza meg a szorítót.
Elektromos áramkörök ellenőrzése (mazda modellek)
(Az eredeti cikk a következő címen jelent meg:: MAZbook.ru)

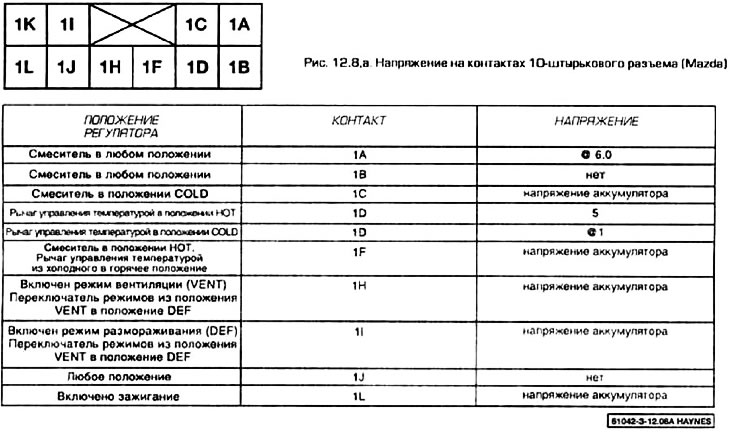

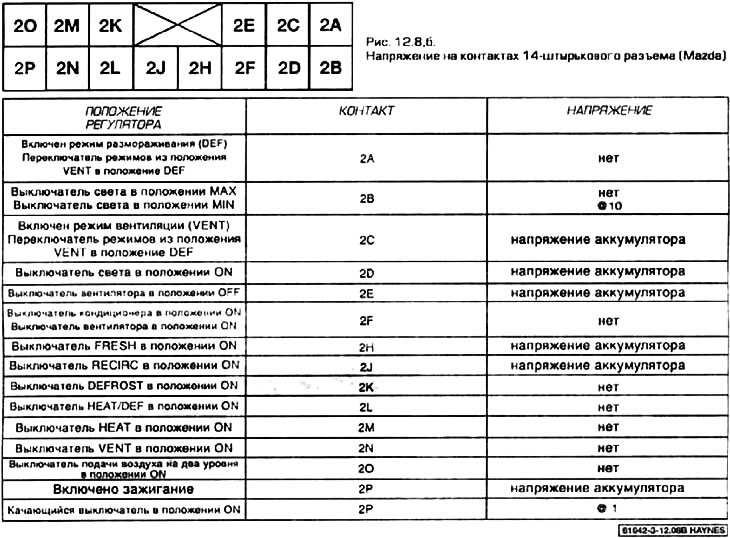

8. Mazda modelleken a kezelőpanel hátulján három csatlakozó található: 10 tűs, 14 tűs és 6 tűs. A 6 tűs csatlakozó a ventilátorsebesség-kapcsolóhoz tartozik (lásd a 10. bekezdés). Az ellenőrzéshez nem kell leválasztani a csatlakozókat: megfelelő mérőcsúcsokkal érintse meg a csatlakozó hátulján található érintkezőket. Az érintkezők feszültségének meg kell egyeznie az ábrán látható táblázatban feltüntetett feszültséggel 12.8,a,6.
