Demontaż i montaż generatora (Mazda 121 (3))

Ford Fiesta/Mazda 121 z silnikiem 1,3 l

Uwaga: Jeżeli generator poważnie działa nieprawidłowo, możesz go wymienić na zregenerowany w warsztacie.

Wyjmowanie

Odłącz kabel ujemny od akumulatora.

Uwaga: Spowoduje to usunięcie danych z bloków pamięci elektronicznej.

Zdejmij pasek wielorowkowy.

Układ klimatyzacji: odkręcić cztery śruby mocujące sprężarkę i zawiesić sprężarkę na drucie do nadwozia.

Środki ostrożności: Nie wolno otwierać przewodu czynnika chłodniczego. Kontakt czynnika chłodniczego ze skórą może spowodować odmrożenia.

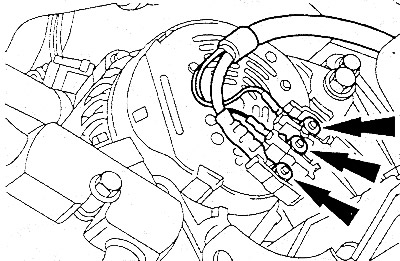

Z tyłu generatora oznacz przewody taśmą samoprzylepną i odłącz je.



Wykręć dwie śruby z tyłu generatora.

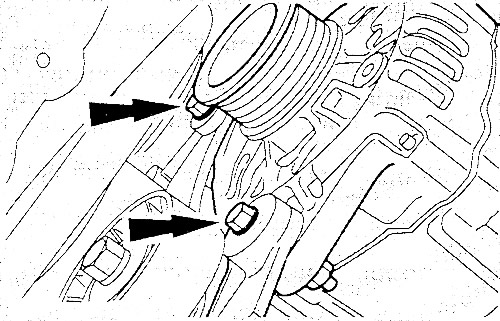

Odkręć dwie śruby z przodu generatora i wyjmij generator.

Instalacja

Ustaw generator w żądanej pozycji i lekko dokręć tylne śruby.

Wkręcić śruby od przodu i dokręcić je momentem 25 Nm.

Dokręcić tylne śruby momentem 25 Nm.

Podłączyć przewody elektryczne zgodnie z wcześniej wykonanymi oznaczeniami.

Zamontować sprężarkę klimatyzacji i dokręcić jej śruby mocujące momentem 25 Nm.

Sprawdź pasek wielorowkowy pod kątem zużycia i w razie potrzeby wymień go.

Zamontować pasek wielorowkowy i napiąć go.

Podłącz kabel ujemny do akumulatora. Ustaw odczyty zegara.

Specjalnie dla Forda Fiesty z silnikiem wysokoprężnym o pojemności 1,8 litra

Uwaga: tutaj opisano jedynie różnice w stosunku do silnika 1,3 l.

Odkręć dwie śruby i zdejmij napinacz paska.



Wykręć jedną śrubę z tyłu generatora (silnik 1,3l: dwie śruby).

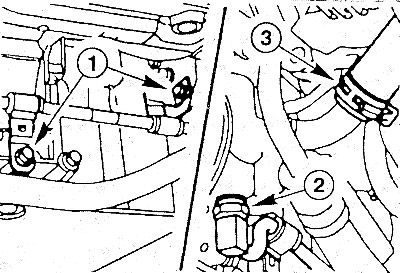

Odkręcić zaciski przewodów (1).

Ostrożnie odłączyć przewód wysokiego ciśnienia (2) i spuścić płyn hydrauliczny do odpowiedniego pojemnika.

Uszczelnij węże i złącza węży folią z tworzywa sztucznego i gumowymi zatyczkami, aby zapobiec przedostawaniu się brudu do środka.

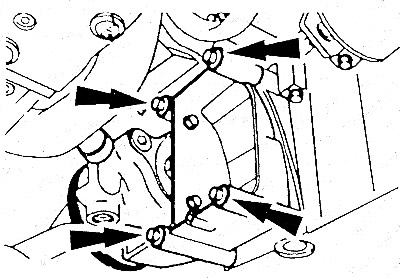

Odkręcić śruby mocujące pompę oleju wspomagania kierownicy wraz z uchwytem.

Zamontować pompę olejową wraz z uchwytem i dokręcić śruby mocujące momentem 25 Nm.

Dokręcić nakrętkę złączkową rurociągu wysokiego ciśnienia momentem 65 Nm i zabezpieczyć dwie obejmy rurociągu śrubami.

Podłącz wąż niskociśnieniowy.

Specjalnie do modeli Forda Fiesty/Mazdy 121 z silnikiem 1,25/1,4 l

Od tyłu agregatu odłączyć przewód od przyłącza B+ (1) i wyjąć wtyczkę (2).





Odkręcić śrubę (1) górnego wspornika generatora. Moment dokręcania wynosi 50 Nm.

Odkręcić śrubę (2) od tylnego mocowania. Moment dokręcania wynosi 25 Nm.

Odkręć śrubę dolnego wspornika generatora. Moment dokręcania wynosi 50 Nm.

Specjalnie dla modelu Ford KA

Uwaga: Tutaj wskazano jedynie różnice w stosunku do modeli Forda Fiesty!Mazdy 121 z silnikiem 1,3 litra.

Wymontuj wewnętrzną część prawego przedniego błotnika.

Zdejmij przedni zderzak.

Wymontuj prawy reflektor.
