2. Scurgeți lichidul de răcire (vezi capitolul "Întreținere și proceduri generale de inspecție și reglare").
3. Scoateți furtunul superior al radiatorului.
4. Scoateți carcasa ventilatorului de răcire și ventilatorul de răcire (vezi capitolul "Sistem de răcire").

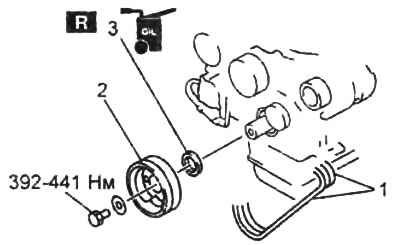

5. Scoateți piesele în ordinea în care sunt numerotate în figură.
1 - curele de transmisie pentru atașamente,
2 - scripete arbore cotit,
3 - cutie de umplutură (P/N - WE01-10-602).
6. Instalarea pieselor în timpul montării se efectuează în ordinea inversă a demontării.
7. Verificați nivelul uleiului de motor din motor.
8. Reglați tensiunea curelelor de transmisie a accesoriilor (vezi capitolul "Întreținere și proceduri generale de inspecție și reglare").
Notă despre scoaterea scripetei arborelui cotit

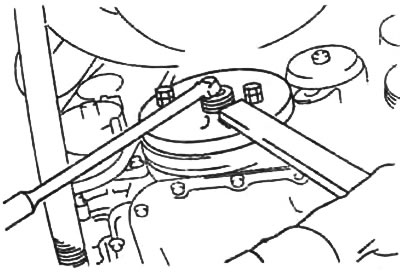

1. Cu ajutorul clemei, fixați fulia arborelui cotit.
2. Scoateți fulia arborelui cotit.
Atenţie:
- După demontarea scripetei arborelui cotit, nu rotiți arborele cotit.
- Nu scoateți cheia din vârful arborelui cotit.
Notă despre îndepărtarea simeringului din față
1. Tăiați buza glandei.

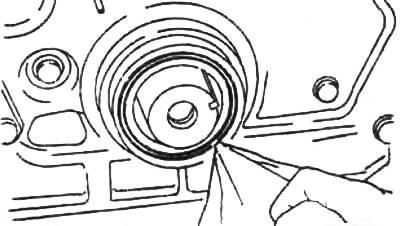

2. Folosind o șurubelniță înfășurată în cârpă, îndepărtați glanda.
Notă de instalare a garniturii de ulei din față
1. Aplicați un strat de ulei de motor pe buza noului etanșare față a arborelui cotit.
2. Preinstalați cu grijă simeringul de ulei în capacul angrenajului manual.

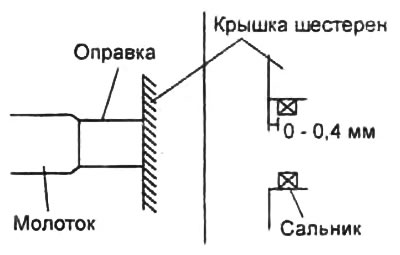

3. Folosind un ciocan și un dorn de diametru adecvat, apăsați simeringul în capacul angrenajului.
Notă: Simeringul trebuie să fie la nivel cu capacul angrenajului cu 0-0,4 mm.
Notă de instalare a scripetelor arborelui cotit

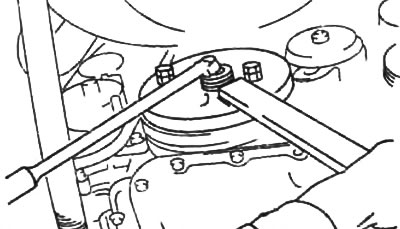

1. Cu ajutorul clemei, fixați fulia arborelui cotit.
2. Strângeți șurubul roții arborelui cotit.
- Cuplu de strângere - 392-441 Nm
