Tartalomjegyzék: Eltávolítás és telepítés ⇓ Beállítás ⇓
Eltávolítás és telepítés
1. Válassza le a negatív kábelt az akkumulátorról.
Figyelem: Ha a jármű audiorendszere lopásgátlóval van felszerelve, győződjön meg arról, hogy ismeri a feloldókódot, mielőtt lecsatlakoztatja az akkumulátort.

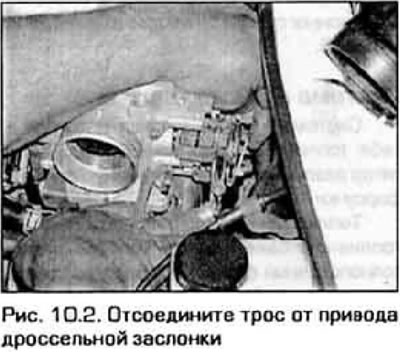

2. Forgassa el a gázkart, amíg a bowden a kar nyílásával egy vonalba nem kerül, majd húzza le a bowdent (10.2. ábra).

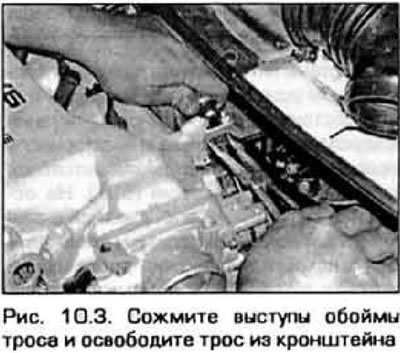

3. Nyomja össze a kábelgyűrű fülét, nyomja a gyűrűt a konzol lyukán keresztül, és oldja ki a kábelt a konzolból (10.3. ábra).
4. Válassza le a kábelt a gázpedálról.
5. A motortérből húzza át a kábelt a motor válaszfalán.
6. A kábel beszerelése fordított sorrendben történik. Győződjön meg arról, hogy a gumikábel-persely megfelelően illeszkedik a motor válaszfalába.
Beállítás
7. Állítsa be a kábelt az alábbiak szerint:
- a) Ellenőrizze a pedál holtjátékát. 1,5-5 mm-en belül kell lennie.

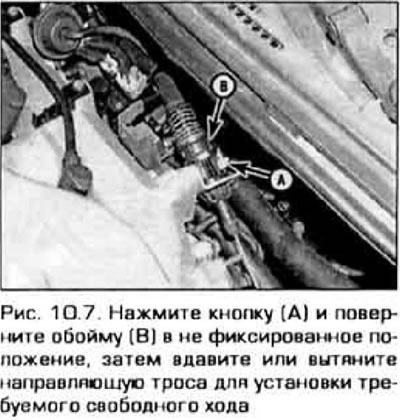

- b) Nyomja meg a bowdenállító hüvely gombját, és fordítsa a hüvelyt nyitott helyzetbe (10.7. ábra).
- c) Nyomja be vagy húzza ki a kábelvezetőt a kívánt holtjáték beállításához. A beállítás befejezése után fordítsa el a gyűrűt, amíg a gomb be nem rögzül.
- d) Beállítás után kérjen meg egy segítőt, hogy ellenőrizze a fojtószelep-meghajtás működését. Amikor a gázpedált teljesen lenyomják a padlóig, a fojtószelepnek teljesen nyitott helyzetbe kell fordulnia. Amikor a pedált felengedik, a fojtószelepnek vissza kell térnie alapjárati helyzetébe. A pedálnak a fent megadott holtjátékkal kell rendelkeznie. Ha a fojtószelep nem nyílik ki teljesen, lazítsa meg a pedálütköző rögzítőanyáját, és állítsa be az ütközőt az alábbiak szerint. hogy a zsalu teljesen kinyíljon. Ezt követően húzza meg ismét a rögzítőanyát
- d) Győződjön meg arról, hogy a kábel nincs megcsavarodva, becsípődve vagy beakadva sehol.
