Прекидачи на контролној табли — провера и замена (Mazda Capella GF)

Упозорење. Модели описани у овом упутству опремљени су системом ваздушних јастука. Пре него што почнете да радите у непосредној близини сензора удара, стуба управљача или контролне табле, искључите негативни кабл акумулатора, а затим позитивни кабл акумулатора. затим сачекајте најмање 3 минута. Случајно активирање ваздушног јастука може проузроковати повреде (видети параграф 28).

Прекидач за осветљење предње плоче

Провера

1. Прекидач за светла на инструмент табли налази се лево од инструмент табле, поред волана. Окретањем дугмета за затамњивање можете променити осветљеност позадинског осветљења.

2. Уклоните прекидач, затим поново повежите конектор ожичења и укључите фарове (кључ за паљење мора бити у положају "искључено"). Измерите напон између наранџасте и црвене жице конектора. Овај напон треба да буде једнак напону батерије. Ако је тако, повежите испитну лампу са зелено-жутом пругастом жицом (за модел Probe) или сивом жицом (за модел Mazda) и каросеријом возила. Осветљеност лампе треба да се промени када окренете контролно дугме. Ако то није случај. замените прекидач. Пре инсталирања прекидача, искључите електрични конектор са њега и уверите се да постоји контакт између црне жице конектора и масе.

Замена

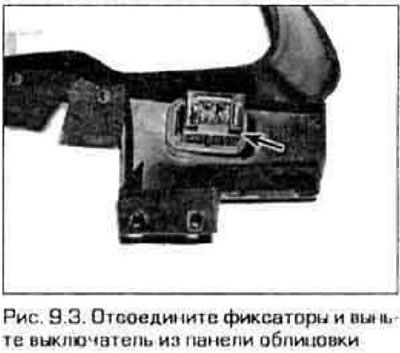

3. Уклоните украсну плочу са прекидачем (видети поглавље 11). На задњој страни панела, одспојите причвршћиваче и уклоните прекидач са њега (слика 9.3).

Прекидач за упозорење на опасност

Провера

4. На моделу Probe, прекидач за упозорење на опасност налази се у вишефункционалном прекидачу на стубу управљача (провера и замена прекидача је описана у став 7). На Маздином моделу, овај прекидач се налази на предњој плочи. Да бисте проверили прекидач, морате га уклонити (видети доле).

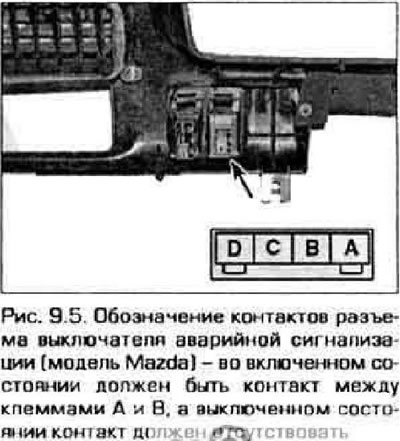

5. Уверите се да постоји контакт између терминала прекидача (слика 9.5). Ако је прекидач неисправан, замените га.

[Чланак је прештампан са портала: MAZBOOK.RU]

Замена

6. Уклоните облогу инструмент табле (видети поглавље 11).

7. На моделима произведеним пре 1997. године, прекидач се налази изнад ауто-радија. На моделима произведеним од 1998. године, прекидач се налази десно од волана. На задњој страни прекидача стисните језичке и одспојите конектор ожичења са њега, а затим уклоните прекидач са контролне табле.

Прекидачи за одмрзавање задњег стакла, светла за маглу, брисач/перач задњег стакла, затвараче фарова

Провера

8. Код Мазда модела, прекидач за одмрзавање задњег стакла, прекидач за светла за маглу (ако је опремљен) и прекидачи за брисач/перач задњег стакла налазе се на инструмент табли. На моделу Probe, прекидачи се налазе на украсној плочи постављеној у средини инструмент табле (модел Probe из 1993. године такође укључује прекидач за затварање фарова).

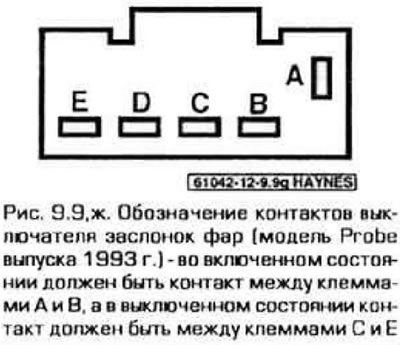

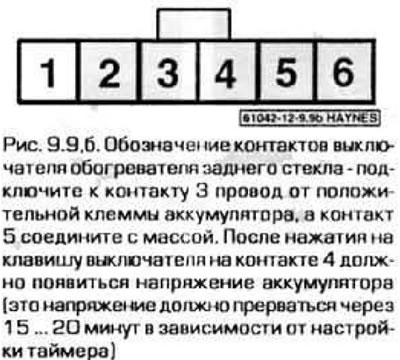

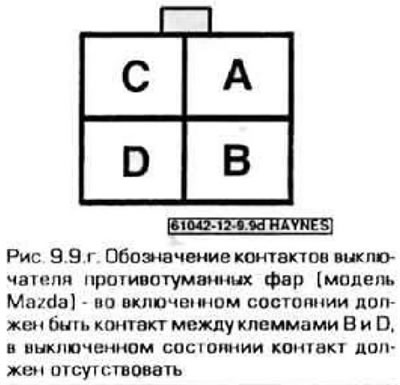

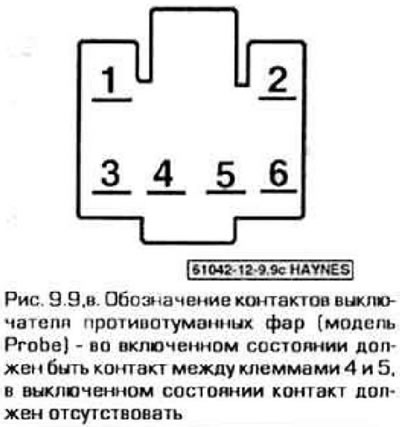

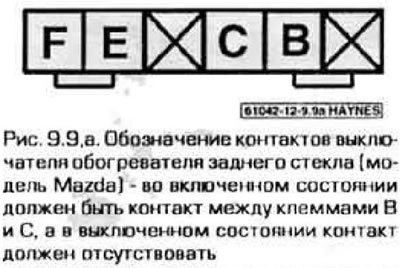

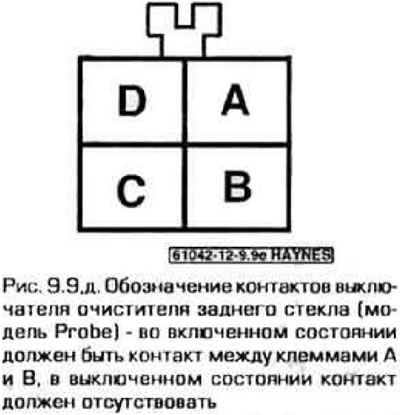

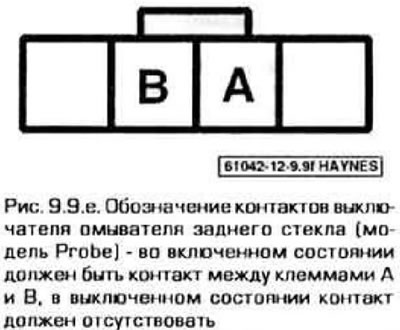

9. Да бисте проверили, уклоните одговарајући прекидач и уверите се да постоји контакт између терминала конектора (слика 9 9a-g). Ако је прекидач неисправан, замените га.

Напомена: Пре провере прекидача или његовог ожичења, проверите интегритет одговарајућег осигурача.

Замена

10. Уклоните облогу инструмент табле (модел Мазда) или средишњи део облоге инструмент табле (модел Пробе) (видети поглавље 11).

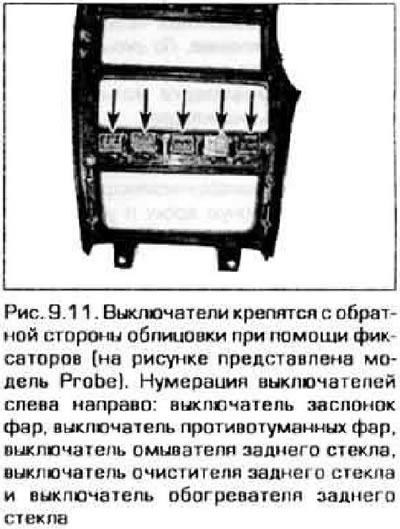

11. Сви прекидачи су причвршћени за облогу помоћу стезаљки. Искључите конектор ожичења са одговарајућег прекидача (са задње стране), одвојите стезаљке и уклоните прекидач са панела (слика 9.11).
