Oprez! Modeli opisani u ovom priručniku opremljeni su zračnim jastucima. Prilikom rada u području zračnih jastuka, uvijek ih isključite (vidi 12. poglavlje) kako biste izbjegli slučajno aktiviranje koje bi moglo uzrokovati ozljede.
Ručica mjenjača
1. Odvijte ručku s kraja poluge.
2. Uklonite središnju konzolu (vidi poglavlje 11).

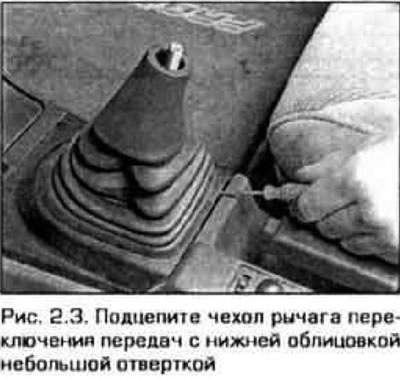

3. Skinite manžetu mjenjača (slika 2.3).

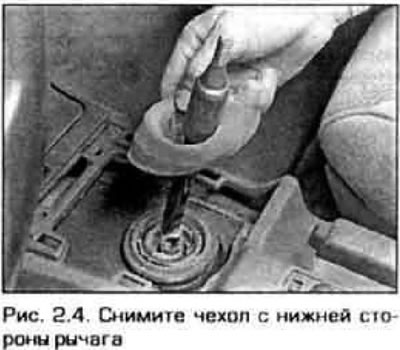

4. Skinite poklopac s dna ručice (slika 2.4).

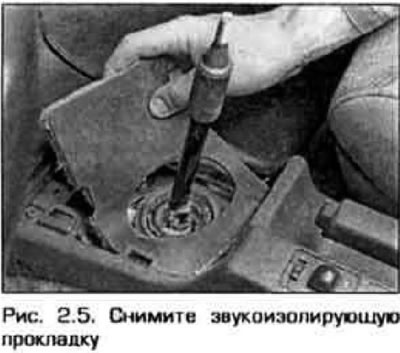

5. Uklonite zvučno izolacijsku podlogu, ako postoji (slika 2.5).
6. Uklonite čelični osigurač. Ako se ispod čeličnog nalazi plastični prsten, uklonite i njega.

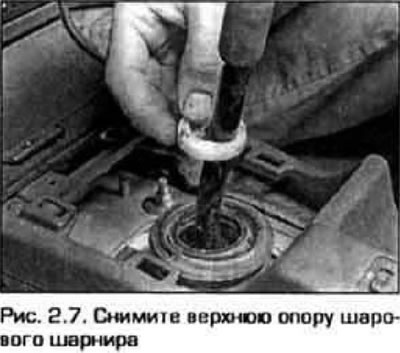

7. Uklonite brtveni prsten i gornji nosač kuglastog zgloba poluge (slika 2.7).
Tekst članka preuzet je s web stranice (mazbook)
8. Podignite vozilo i sigurno ga poduprite.
9. Ispod vozila odvojite katalizator od ispušne cijevi (vidi poglavlje 6).
Oprez! Ne započinjite radove u području ispušnog sustava dok se potpuno ne ohladi.
10. Odmaknite ispušni sustav od gumenih vješalica i spustite ga na tlo.

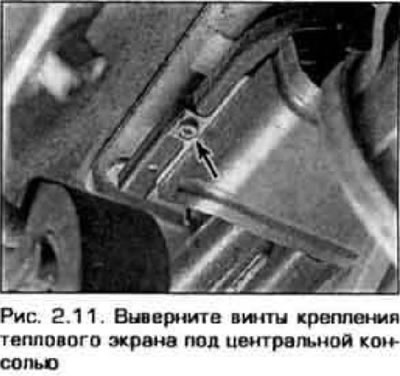

11. Otpustite vijke koji pričvršćuju toplinsku slavinu i uklonite je (slika 2.11).

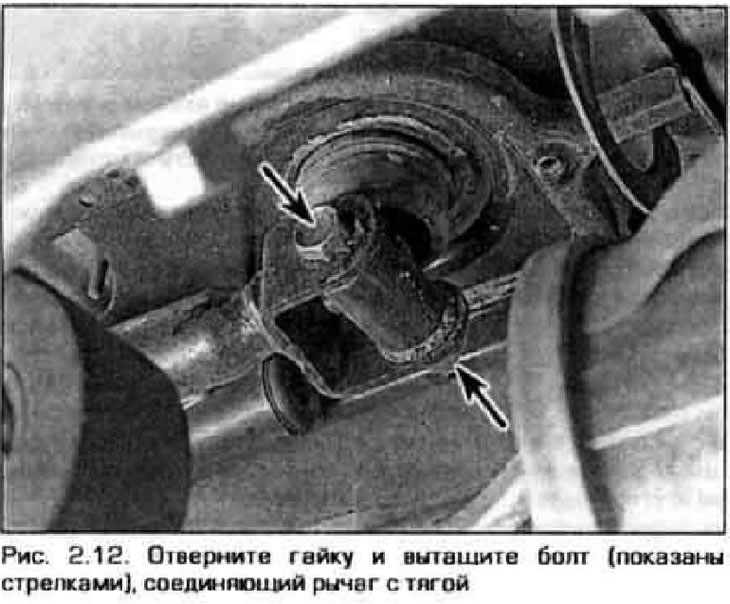

12. Otpustite maticu i uklonite vijak koji spaja ručicu s šipkom (slika 2.12). Čekićem i bušilicom izbijte ručicu mjenjača iz kućišta.
13. Izvucite ručicu mjenjača iz kućišta.
14. Ručica se postavlja obrnutim redoslijedom. Zategnite vijke za pričvršćivanje toplinskog štita navedenim momentom pritezanja.
Tijelo poluge
15. Skinite ručicu mjenjača (vidi ploču 1.13).

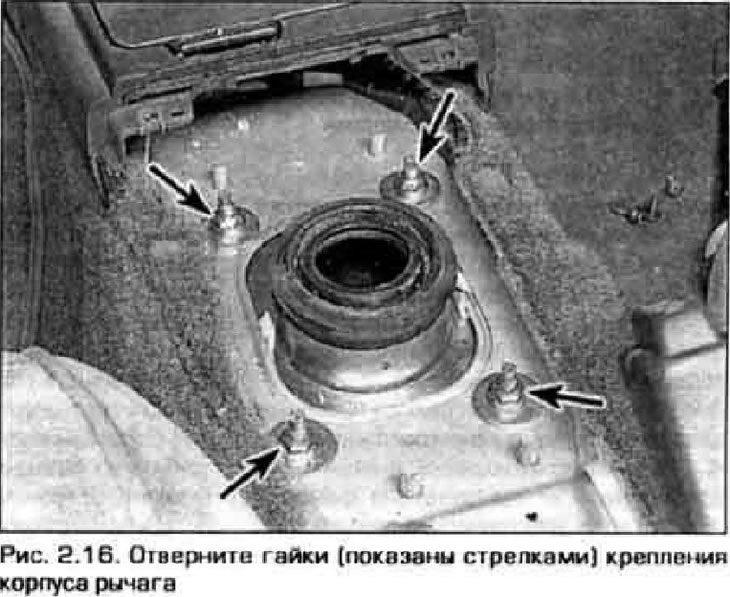

16. Odvrnite četiri matice koje pričvršćuju kućište na potpornu ploču (slika 2.16).
17. Odvrnite vijak za zatezanje momentne šipke. Odvojite kućište poluge od tijela.
18. Kućište se postavlja obrnutim redoslijedom. Zategnite vijke navedenim momentom.
Trakcija
19. Skinite ručicu mjenjača (vidi odlomke 1-13).

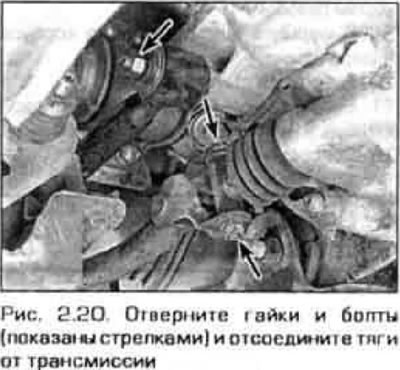

20. Odvojite šipku mjenjača i momentnu šipku od mjenjača (slika 2.20). Odvrnite vijak reakcijske šipke na kućištu poluge (vidi stavku 17).
21. Ugradnja šipki vrši se obrnutim redoslijedom. Zategnite vijke spone na propisani moment pritezanja.
