Napomena: Modeli opisani u ovom priručniku opremljeni su sustavom zračnih jastuka. Prije rada u neposrednoj blizini senzora udara, stupa upravljača ili armaturne ploče, odvojite negativni kabel akumulatora, zatim pozitivni kabel akumulatora i pričekajte najmanje 3 minute. Slučajno aktiviranje zračnog jastuka može uzrokovati ozljede (vidi 12. poglavlje). Ožičenje sustava zračnih jastuka koje prolazi kroz armaturnu ploču i središnju konzolu je žuto. Ne spajajte tester ili žice iz drugih sustava vozila na ove žice.
Upozorenje. Ako autoradio ugrađen u vaš automobil ima kodiranu zaštitu od krađe, prije odspajanja akumulatora provjerite imate li kod za otključavanje.
1. Odspojite kabel s negativnog pola akumulatora (pogledajte upozorenje na početku ovog odlomka).

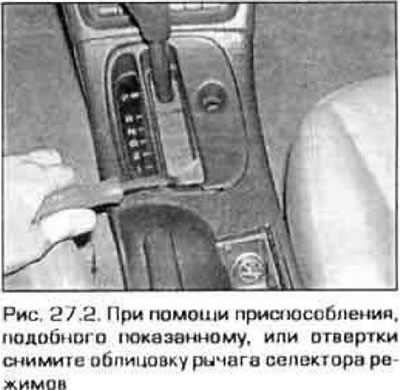

2. Pomoću posebnog alata ili odvijača s ravnom glavom pažljivo uklonite prednji dio obloge središnje konzole. Pazite da ne ogrebete oblogu konzole (slika 27.2).

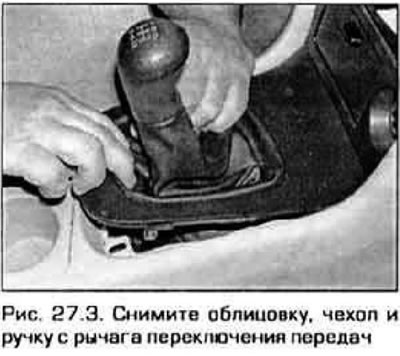

3. Skinite oblogu ručice mjenjača s konzole. Na modelima s ručnim mjenjačem, uklonite kraj ručice mjenjača (vidi 7. poglavlje) (slika 27.3).

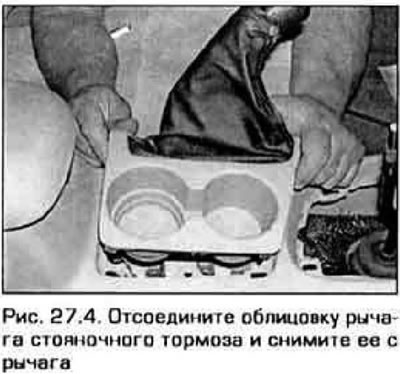

4. Odvojite i uklonite oblogu ručice ručne kočnice (slika 27.4).

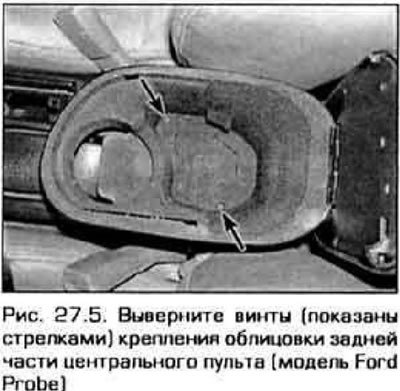

5. Podignite naslon za ruke i izvadite pretinac za odlaganje (ako postoji ohm) iz središnje konzole (slika 27.5).

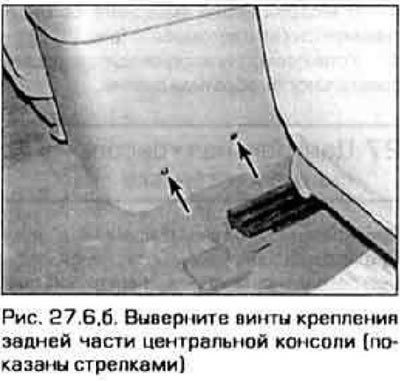

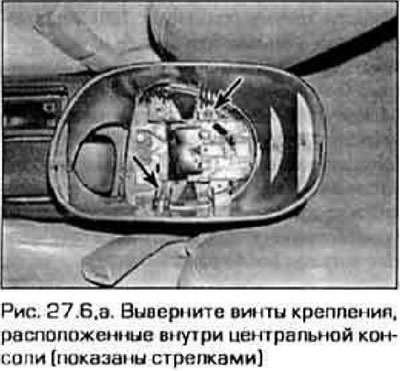

6. Odvijte vijke koji pričvršćuju konzolu na stražnjicu (slika 27.6, a, b).
 |
 |

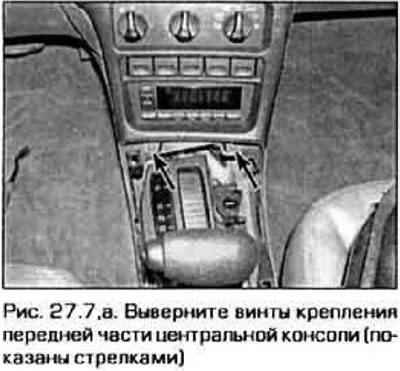

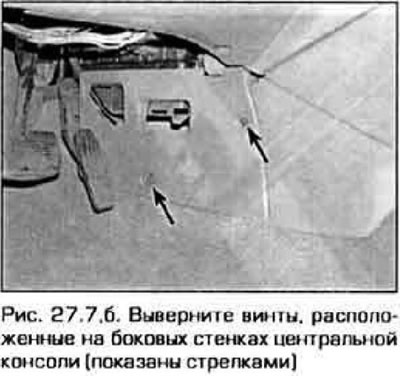

7. Odvijte vijke koji pričvršćuju prednji dio konzole, a zatim podignite središnju konzolu preko ručice mjenjača (slika 27.7,a,6). Odspojite sve električne konektore i uklonite središnju konzolu iz vozila.
 |
 |
8. Ugradnja središnje konzole vrši se obrnutim redoslijedom od uklanjanja.
