Eltávolítás
1. Válassza le a negatív kábelt az akkumulátorról.
Figyelem: Ha a jármű lopásgátló audiorendszerrel van felszerelve, győződjön meg arról, hogy rendelkezik a feloldókóddal, mielőtt lecsatlakoztatja az akkumulátort.
2 Ha leveszi a hátsó egység burkolatát (a motor válaszfalához legközelebb), először szerelje le a szívócsonkot (lásd a 8. bekezdést).
3. Válassza le a nagyfeszültségű vezetékeket a blokk összes gyújtógyertyájáról, és vegye ki a gyújtógyertyákat.

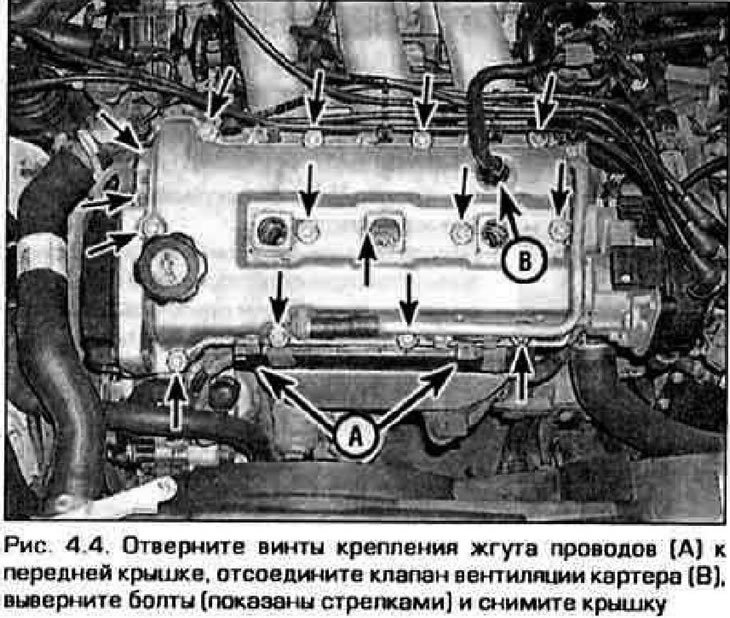

4. Az első blokkburkolaton csavarja le a forgattyúház szelepcsövét rögzítő csavart, vagy húzza le a tömlőt, és hagyja a csövet a fedélhez rögzítve (4.4. ábra).
5. Távolítsa el a két felső vezérműszíj-burkolat rögzítőcsavarját mindkét oldalon.
6. Csavarja le a fedelet a hengerfejhez rögzítő csavarokat, és vegye le a fedelet. Ha a fedél beragadt, ütögesse meg egy kalapáccsal. Ha ez nem segít, próbáljon meg egy vékony kést behelyezni a kupak és a fej közé, és átvágni a tömítést. Ne próbálja meg karral eltolni a fedelet a fejtől, mert ez károsíthatja a blokk megmunkált felületét.
Telepítés
7. A fedél felszerelése előtt kaparja le a fedél és a blokk illeszkedő felületeiről a régi tömítés és tömítőanyag maradékát, majd törölje át a felületeket nitro oldószerbe vagy acetonba mártott ruhával. Ha az illesztési felületek nem elég tiszták, az illesztés az összeszerelés után szivárogni fog.

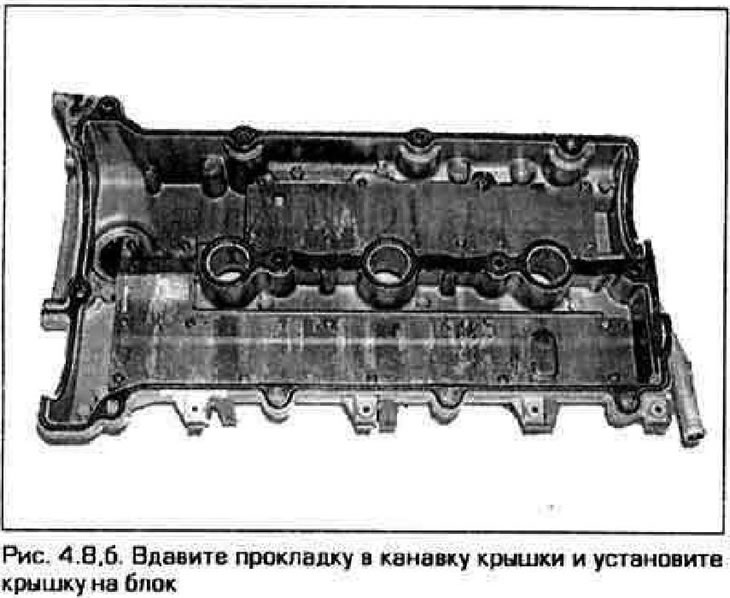

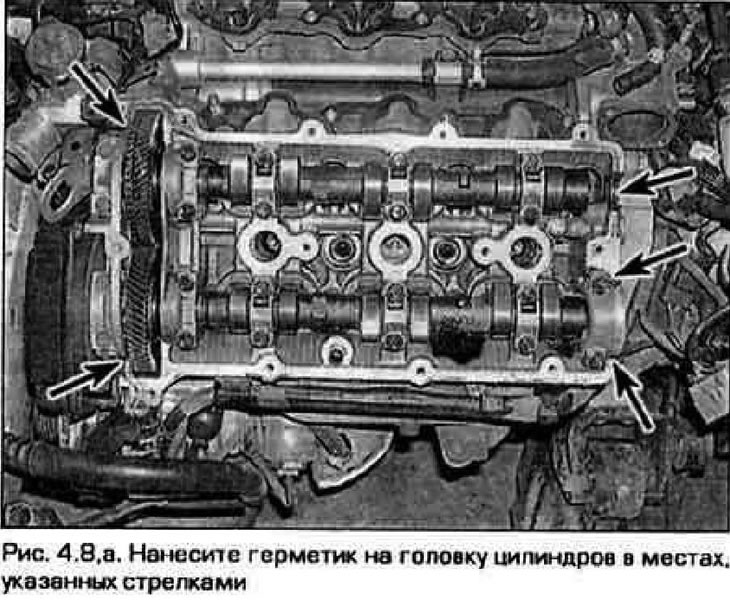

8. Vigyen fel egy réteg RTV tömítőanyagot a blokkra az ábrán látható területeken 4.8,a és szerelje fel a fedelet egy új tömítéssel (4.8.b. ábra).
9. Szerelje fel a fedél rögzítőanyáit, és húzza meg őket három-négy lépésben, amíg el nem éri a kívánt nyomatékot. Ezután csavarja be és húzza meg a vezérműszíj burkolatának csavarjait.
10. Szerelje vissza az összes korábban leszerelt alkatrészt, tömlőt és vezetéket a kiszerelés fordított sorrendjében. Indítsa be a motort, és ellenőrizze, hogy nincs-e szivárgás.
