Увага! Моделі, описані в цьому Посібнику, обладнані повітряними подушками безпеки. При роботі в зоні подушок завжди відключайте їх (див. розділ 12) щоб уникнути випадкового спрацьовування, яке може закінчитися травмою. Джгут дротів жовтого кольору, що проходить через консоль та панель приладів відносяться до цієї системи. Не втручайтесь у проводку подушок безпеки та не намагайтеся її перевірити будь-яким тестовим обладнанням.
Зняття
1. Зніміть центральну консоль (див. розділ 11).
2. Зніміть вузол вентилятора обігрівача (див. розділ 3).
3. Відкрутіть чотири гвинти кріплення індикатора положення селектора (див. малюнок 3.2). Зніміть індикатор із консолі.

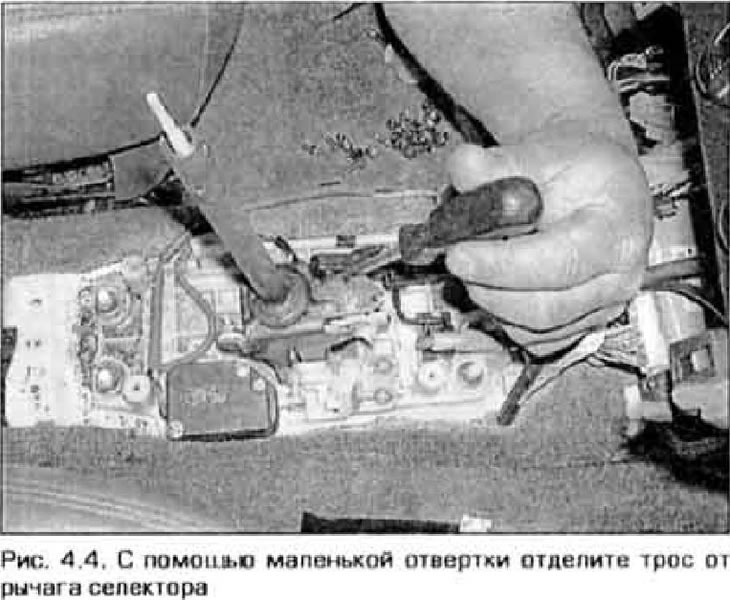

4. За допомогою маленької викрутки від'єднайте трос, що управляє, від важеля селектора (малюнок 4.4).
5. Стисніть виступи фіксатора тросу та відокремте трос від основи важеля.
6. Зніміть очищувач повітря (див. розділ 4).

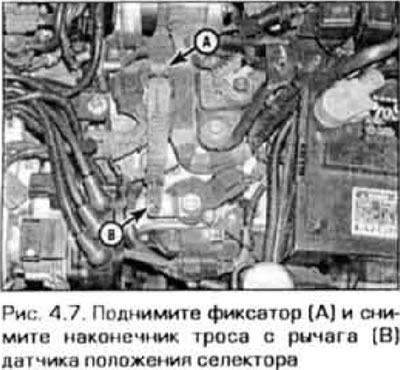

7. На трансмісії: підніміть фіксатор (малюнок 4.7) та від'єднайте трос від важеля датчика положення селектора.
8. Стисніть фіксатори. протягніть трос крізь кронштейн та звільніть його від кріплення на трансмісії.
9. Відстебніть фіксатор троса, що управляє, від моторної перегородки.

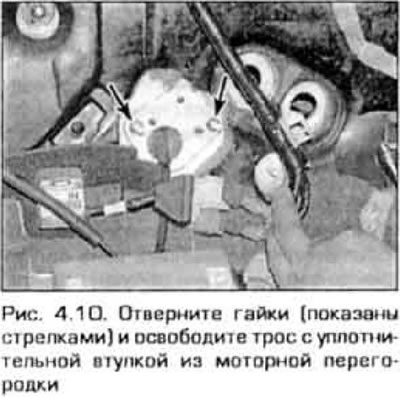

10. Відкрутіть дві гайки кріплення пластини, що фіксує в моторній перегородці ущільнювальну втулку троса (малюнок 4.10).
11. Видаліть трос з автомобіля.
Встановлення
12. Вставте трос у отвір моторної перегородки.
13. У салоні: втягніть трос настільки, щоб фіксатор тросу увійшов у кронштейн на підставі важеля селектора. Вставте наконечник троса у важіль селектора.
14. Встановіть кришку фіксатора.
15. У моторному відсіку надягніть наконечник троса на важіль датчика положення селектора. Закріпіть трос на кронштейні.
16. Встановіть очищувач повітря (див. розділ 4).
17. Встановіть пластину з ущільнювальною втулкою троса на шпильки моторної перегородки та надійно затягніть пластину гайками.
18. Закріпіть трос на моторній перегородці.
19. У салоні встановіть індикатор положення селектора та надійно закріпіть його гвинтами.
20. Встановіть вузол вентилятора обігрівача (див. розділ 3).
21. Налаштуйте керуючий трос (див. пп. 24-31).
22. Встановіть центральну консоль (див. розділ 11).
23. Перемістіть важіль селектора по черзі в будь-яке положення і переконайтеся в правильності його роботи.
Регулювання
24. Зніміть центральну консоль (див. розділ 11).
25. Пересуньте важіль селектора та положення PARK.
26. Викрутіть чотири гвинти кріплення індикатора положення (див. малюнок 3.2). Підніміть індикатор із опори важеля.

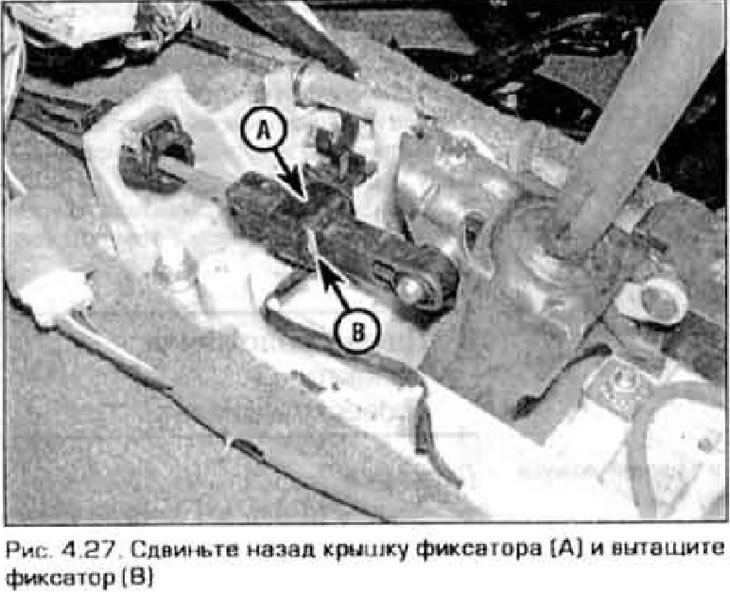

27. Посуньте кришку фіксатора назад (малюнок 4.27) та відстебніть фіксатор.
28. Встановіть важіль селектора точно я положення PARK. Часово встановіть індикатор положення важеля і переконайтеся, що він поєднався з літерою "Р" на індикаторі. Після цього зніміть індикатор і зафіксуйте положення важеля, всунувши фіксатор (В) (див. малюнок 4.27).
29. Посуньте кришку фіксатора, щоб закріпити його в закритому положенні.
30. Встановіть індикатор положення важеля на місце і закріпіть його гвинтами.
31. Запустіть двигун і перевірте, чи переміщується важіль селектора на всі положення.
