Увага! Пры зносе дыска счаплення утворыцца пыл, утрымоўвальная азбест, небяспечны для Вашага здароўя. НЕ выдаляйце пыл пры дапамозе сціснутага паветра і НЕ ўдыхайце яго. НЕ выкарыстоўвайце бензін або растваральнікі на аснове бензіну для ачысткі кампанентаў счаплення. Для ачысткі кампанентаў можна ўжываць ачышчальнік тармазной сістэмы. Пратрыце кампаненты счаплення чыстай анучай, пасля чаго выкіньце яе ў зачынены кантэйнер.
Зняцце
1. Вывярніце балты мацавання працоўнага цыліндру счаплення (гл. параграф 4), але не адлучайце ад яго трубаправод. Адвядзіце цыліндр у бок і прывяжыце яго кавалкам дроту.
Перасцярога: Пасля адлучэння працоўнага цыліндру не націскайце на педаль счаплення.
2. Зніміце скрынку перадач (гл. раздзел 7А).

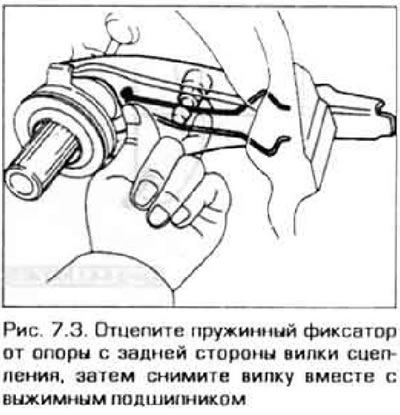

3. Зніміце відэлец счаплення з шарнірнай апоры, затым зніміце выціскны падшыпнік з гарлавіны першаснага вала скрынкі перадач разам з відэльцам (малюнак 7.3).
Праверка

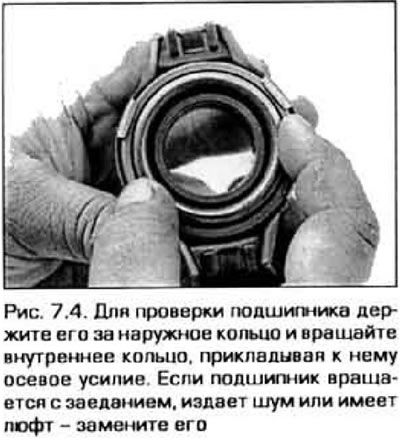

4. Утрымліваў выціскны падшыпнік за вонкавае кольца, круціце ўнутранае кольца, прыкладваючы да яго высілак (малюнак 7.4). Калі падшыпнік круціцца з заяданнем або мае люфт, заменіце падшыпнік. Вытрыце падшыпнік чыстай анучай, затым уважліва агледзіце яго і пераканаецеся ў адсутнасці пашкоджанняў, расколін і іншых паломак. Звычайна выціскны падшыпнік замяняецца падчас разборкі счаплення па-за залежнасцю ад яго стану. Не прамывайце падшыпнік у растваральніку, паколькі пры гэтым змыецца змазка, закладзеная ў герметычна зачынены падшыпнік.
5. Агледзіце відэлец і пераканайцеся ў адсутнасці расколін і слядоў зносу.
Ўстаноўка

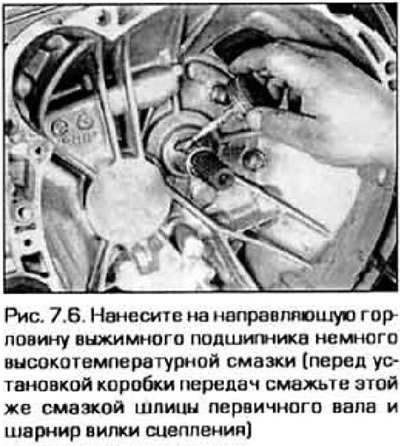

6. Вырабіце трохі высокатэмпературнай змазкі на апорную паверхню выціскнага падшыпніка ў корпусе скрынкі перадач. Таксама вырабіце трохі змазкі на шлицевой вал каробкі перадач, шарнір відэльца счаплення і на пярэднюю паверхню выціскальнага падшыпніка (малюнак 7.6).

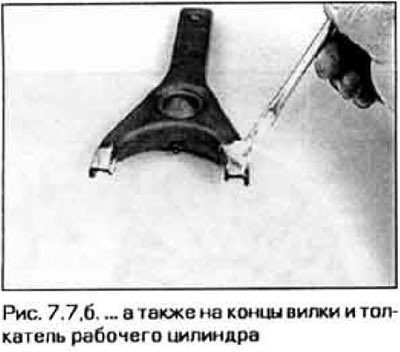

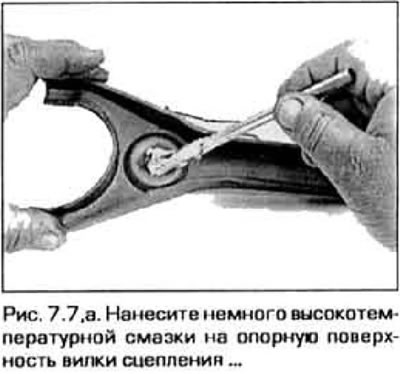

7. Вышмаруйце высокатэмпературнай змазкай апору відэльца счаплення, канцы відэльца, а таксама штурхальнік выканаўчага цыліндру (малюнак 7.7,а,б).
 |
 |
8. Усталюйце выціскны падшыпнік на відэльцу.
9. Надзеньце падшыпнік на ўваходны вал каробкі перадач і забэрзайце канец відэльца праз адтуліну ў корпусе счаплення. Надзеньце відэлец на апору.
10. Вырабіце на паверхню выціскнага падшыпніка трохі высокатэмпературнай змазкі.
11. Астатняя працэдура ўстаноўкі праводзіцца ў паслядоўнасці, зваротнай зняццю.
