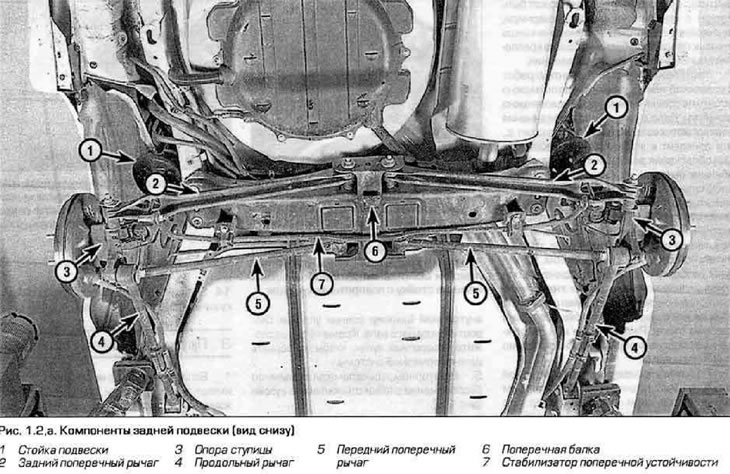

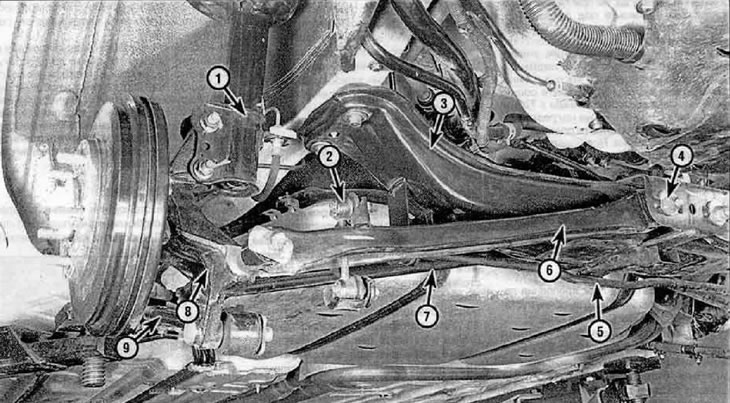

Stražnji ovjes (riža. 1.2.a) također se sastoji od MacPherson opružne noge, četiri poprečna ramena (dva sprijeda i dva straga) i dva vučna kraka. Gornji kraj jata je pričvršćen za karoseriju automobila. Donji kraj nosača oslanja se na oslonac glavčine stražnje osovine. Vanjski krajevi poprečnih poluga pričvršćeni su vijcima na donje dijelove nosača glavčine. U uzdužnom smjeru, nosači glavčine učvršćeni su uz pomoć uzdužnih poluga. Ruka protiv prevrtanja pričvršćena je za karoseriju s dva nosača, a za poprečne poluge s naušnicama (riža. 1.2b).
Upravljački mehanizam s letvom i zupčanikom nalazi se iza motora, na pomoćnom okviru. Povezan je sa zglobovima upravljača pomoću poluga upravljača. Unutarnji krajevi šipki zaštićeni su gumenim poklopcima. Potrebno je povremeno pregledati ove poklopce i provjeriti da nisu slomljeni ili cure mast.
Servoupravljač se sastoji od hidrauličke pumpe i sustava crijeva i cijevi. Povremeno provjerite prisutnost ulja u spremniku pumpe za povišenje tlaka (vidi poglavlje 1).
Upravljač je postavljen na osovinu upravljača koja je pomoću kardanskog zgloba spojena na upravljački mehanizam. Povećana zračnost upravljača može biti posljedica istrošenosti kardanskog zgloba, letve i zupčanika, spojeva na krajevima spone ili labavih pričvrsnih vijaka komponente upravljača.
Često ćete prilikom popravaka na ovjesu ili upravljaču pronaći spojeve koji se ne mogu olabaviti. Činjenica je da su ti spojevi izloženi vodi, prljavštini itd., što dovodi do hrđe. Kako biste olakšali rastavljanje ovih spojeva, obilno ih navlažite rijetkim uljem ili posebnom tekućinom i ostavite da se namaču neko vrijeme, očistite matice i vijke žičanom četkom. U ekstremnim slučajevima, možete pokušati odvrnuti spoj tako da ga najprije udarite čekićem. Olakšava rastavljanje i zagrijavanje spoja s pumpom za lemljenje, iako u ovom slučaju postoji očita opasnost od požara. Ponekad, da biste olabavili maticu, prvo je morate stisnuti. Prekinuti ili oštećeni spojevi moraju se zamijeniti novima tijekom montaže.
Budući da postupci u ovom poglavlju zahtijevaju podizanje vozila. Trebat će vam par pouzdanih nosača ispod automobila. Poželjna je hidraulička dizalica za kolica jer omogućuje podizanje i podupiranje različitih komponenti tijekom rastavljanja i ponovnog sastavljanja.
Pažnja! Nikada, ni pod kojim okolnostima, ne podvlačite se ispod vozila koje nije na dizalici. Ako uklanjate bilo koji spoj ovjesa ili upravljača, pažljivo ga pregledajte i ako je potrebno. zamijeniti novim» iste vrste, veličine i kvalitete. Momentom zatezanja spojeva. dati u Tehnički podaci. Nikada nemojte zagrijavati ili ispravljati dijelove ovjesa ili upravljača. Sve oštećene i deformirane dijelove zamijenite novima.
