Vezérműtengelyek
1. A vezérműtengely kifutásának ellenőrzéséhez két műszerprizmára és egy mérőórára van szükség. Általában egy ilyen eszköz fémmegmunkáló műhelyekben kapható. ezért, ha gyanítja, hogy az L betű ferde, vegye fel a kapcsolatot egy ilyen műhellyel. Hasonlítsa össze a kifutásmérési eredményt a Műszaki adatok. Ha a futás ténylegesen meghaladja a megengedett határértéket, a tengelyt ki kell cserélni.

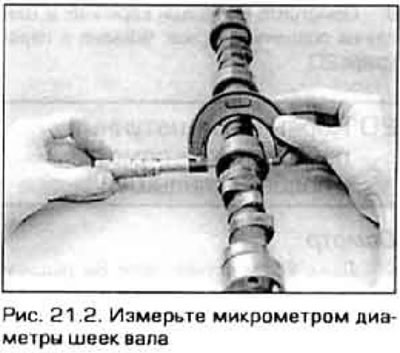

2. Vizsgálja meg a tengelycsapokat és a hozzájuk tartozó furatokat kopás szempontjából. Ha a furatok elkoptak, akkor a teljes hengerfejet a fedelekkel együtt ki kell cserélni. Mérje meg a tengelycsapok átmérőjét mikrométerrel (21.2. ábra).
3. Ellenőrizze a vezérműtengely kopását:
- a) Vizsgálja meg a bütyökbütyöket és a hengeres részeket barázdálódás, egyenetlen kopás, lepattogzás és lepattogzás szempontjából.
- 6) Ha a bütyök nagyon kopott, cserélje ki a tengelyt, de először próbálja meg kideríteni a fokozott kopás okát. A bütykök kopását jellemzően a rossz kenés vagy az olajban lévő szennyeződés okozza. Ellenőrizd, hogy nincsenek-e abrazív részecskék az olajban, hogy az olajszivattyú megfelelően működik-e, és hogy az olajcsatornák nincsenek-e eltömődve.
- c) Mérje meg a bütyök magasságát mikrométerrel (21.3. ábra). Ha legalább egy bütyök kopása meghaladja a megengedett határértéket, cserélje ki a tengelyt.

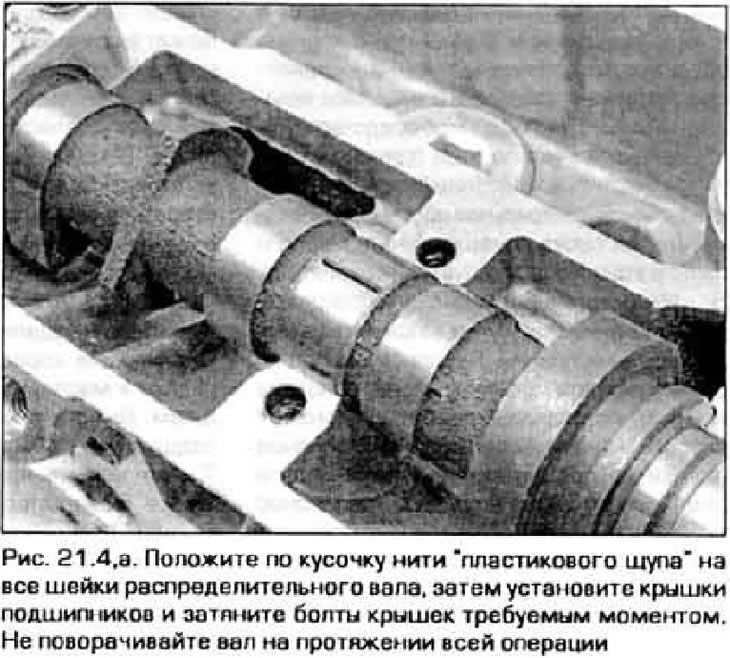

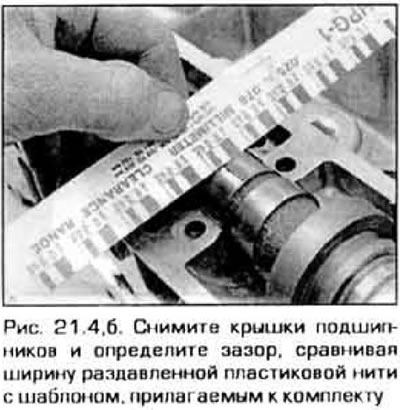

4. Mérje meg az összes tengelycsapágy hézagját egy "műanyag hézagmérővel" (21.4. ábra, a, b). Hasonlítsa össze a kapott eredményeket a Műszaki adatok. Ha legalább egy csapágy hézagja meghaladja a megengedett értéket, cserélje ki a tengelyt, és mérje meg újra a hézagokat. Ha a hézagok továbbra is nagyobbak a megadottnál, cserélje ki a hengerfejet.
Tolók
5. Ahol mechanikusakat használnak (nem hidraulikus) szelepemelőket, törölje le róluk az olajat, jelölje meg az állító alátéteket, és vegye ki a szelepemelőket az alátétekkel együtt. Tárolja el a rögzítőfedelet, a tolórudakat és az alátéteket, hogy később visszahelyezhesse azokat eredeti helyükre.

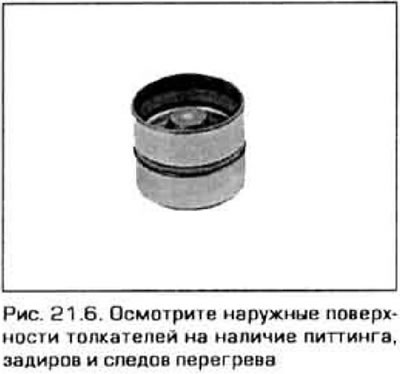

6. Vizsgálja meg a szelepemelő munkafelületeit kopás, korrózió, barázdálódás és túlmelegedés jelei szempontjából (21.6. ábra). Általános szabály, hogy ha akár csak az egyik szelepemelő hibás, akkor ajánlott a teljes szelepemelő készletet kicserélni.
Eredeti anyag a weboldalon MazBook.ru
7. Mérje meg az egyes szelepemelő csapok külső átmérőjét és a hozzájuk tartozó furat belső átmérőjét. A hézagot úgy határozzuk meg, hogy a szelepemelő átmérőjét kivonjuk a furat átmérőjéből. Hasonlítsa össze a kapott értéket a Műszaki adatok. Ha a hézag meghaladja a megengedett értéket, cserélje ki a szelepemelőket vagy a hengerfejet. A hidraulikus emelőket fejjel lefelé, olajjal teli edényben tárolja az összeszerelésig.
