Poznámka: Výrobca odporúča vymeniť toto tesnenie po demontáži olejového čerpadla. V tomto prípade je možné starú manžetu vyraziť zo zadnej časti tela čerpadla a novú manžetu je možné vtlačiť pomocou hydraulického lisu. Postup opísaný nižšie je jednoduchší a nevyžaduje si rozsiahlu demontáž, ale odstránenie starého tesnenia môže byť dosť náročné. Ak nemôžete odstrániť manžetu, môžete vždy použiť metódu odporúčanú výrobcom (demontáž olejového čerpadla je popísaná v odsek 13).
1. Odpojte záporný kábel od batérie.
POZOR. Ak je vaše vozidlo vybavené audiosystémom chráneným proti krádeži, pred odpojením batérie sa uistite, že máte jeho odomykací kód.
2. Odstráňte stredovú skrutku remenice kľukového hriadeľa. Použite kľúč na remeň, aby ste zabránili otáčaniu kladky.

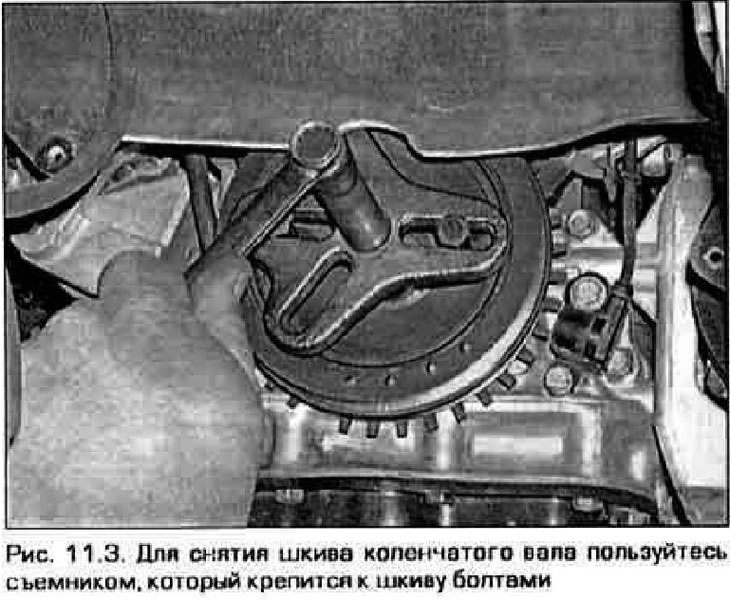

3. Pomocou sťahováka stiahnite remenicu z hriadeľa (obrázok 11.3).
4. Demontujte rozvodový remeň a ozubené koleso kľukového hriadeľa (pozri odsek 6).
5. Všimnite si, ako hlboko je manžeta zatlačená, a potom ostrým nožom odrežte tesniaci okraj manžety.

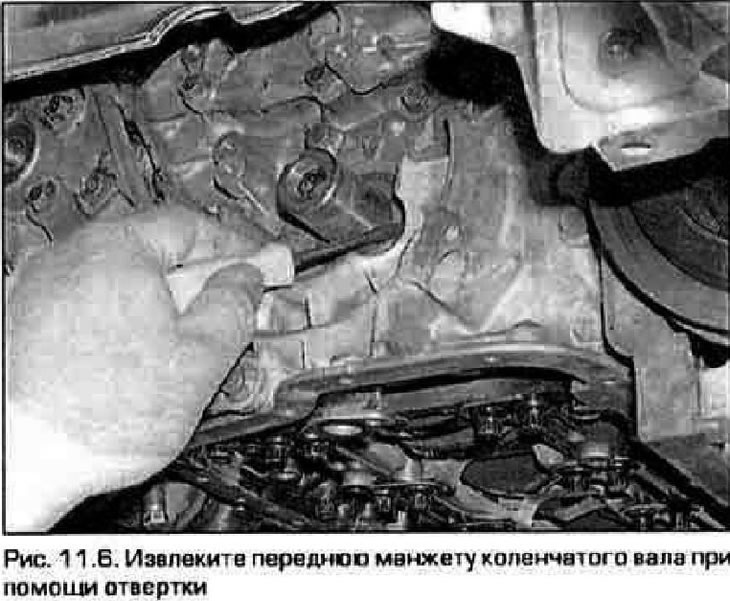

6. Opatrne vytiahnite zvyšnú časť manžety pomocou skrutkovača alebo iného nástroja (obrázok 11.6). Na ochranu telesa čerpadla a nosa kľukového hriadeľa omotajte hriadeľ skrutkovača páskou (ak je nos kľukového hriadeľa poškriabaný, nové tesnenie bude netesniť).
7. Utrite objímku manžety. Namažte nové tesnenie a jeho pracovný okraj čistým motorovým olejom.

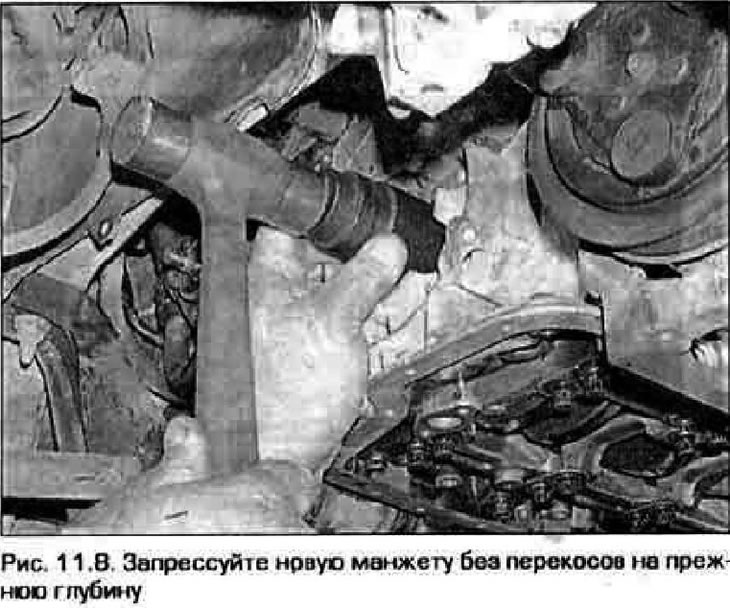

8. Opatrne, bez deformácií, zatlačte manžetu do objímky do rovnakej hĺbky pomocou tŕňa (vhodný kus rúry alebo objímky), ktorého vonkajší priemer je o niečo menší ako vonkajší priemer manžety (obrázok 11.8).
9. Namontujte ozubené koleso kľukového hriadeľa a rozvodový remeň (pozri odsek 6). Dávajte pozor, aby ste nepoškodili krúžok snímača kľukového hriadeľa na remenici. Zvyšok montáže vykonajte v opačnom poradí ako demontáž.
10. Naštartujte motor a uistite sa, že manžeta netesní.
