Notă: Începând cu 1998, vehiculele au fost echipate cu un comutator de stopuri care putea fi reglat o singură dată. Dacă este necesară reglarea înălțimii pedalei de frână, acest comutator trebuie înlocuit cu unul nou.
Înălțimea pedalei

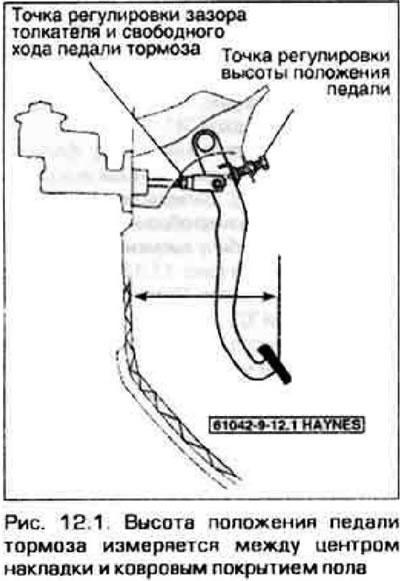

1. Înălțimea pedalei este distanța dintre suportul pedalei și podea (figura 12.1). Dacă înălțimea pedalei nu este corectă Date tehnice, trebuie ajustat. Măsurați distanța dintre centrul pedalei și podeaua acoperită cu mochetă.
2. Pentru a regla înălțimea pedalei, slăbiți piulița de blocare a șurubului de reglare și rotiți șurubul în direcția dorită. Când rotești șurubul spre exterior, înălțimea pedalei crește, iar când îl rotești spre interior, aceasta scade. După reglarea înălțimii pedalei, trebuie să reglați jocul liber al acesteia (vezi punctul 4). Strângeți piulița de blocare a șurubului de reglare.
Articolul se bazează pe datele de pe site-ul web: mazbook
Joc liber al pedalei de frână

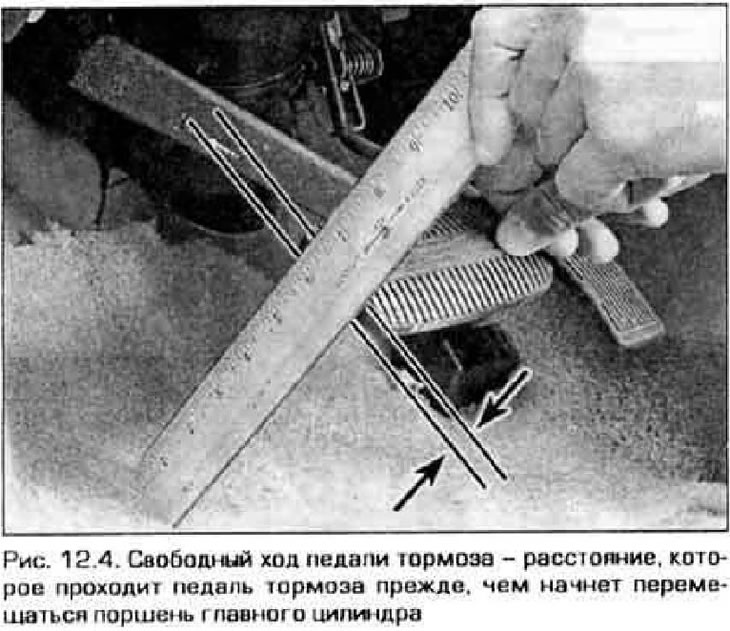

4. Jocul liber al pedalei de frână este distanța pe care o parcurge pedala de frână înainte ca sistemul de frânare să înceapă să funcționeze (figura 12.4). Dacă jocul liber al pedalei diferă de cel indicat în Date tehnice, ajustați-l.
5. Pentru a regla jocul liber al pedalei, slăbiți piulița de blocare a tijei de împingere (vezi Figura 12.1), apoi rotiți împingătorul astfel încât jocul liber al pedalei să devină egal cu cel necesar. Strângeți piulița de blocare.
