Cuprins: Examinare ⇓ Înlocuire ⇓
Examinare
Notă: Înainte de a începe lucrul, verificați dacă siguranța funcționează corect.

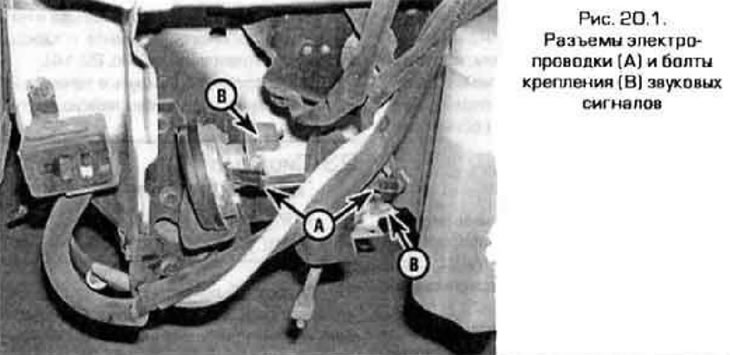

1. Deconectați conectorii cablurilor de la claxon (figura 20.1).
2. Pentru verificare, aplicați tensiunea bateriei la conectorii claxonului folosind două fire. Dacă semnalele sonore nu funcționează, înlocuiți-le.
3. Dacă claxoanele funcționează, măsurați tensiunea la bornele conectorului claxonului în timp ce butonul claxonului este apăsat. Dacă există tensiune la conector, verificați împământarea semnalelor audio.
4. Dacă nu există tensiune la conector. verificați releul claxonului (vezi paragraful 5).
5. Dacă releul funcționează corect, verificați circuitul de comandă și circuitul de alimentare al releului. Dacă nu există tensiune într-unul dintre circuite, verificați cablajul dintre siguranță și releu.
6. Dacă există tensiune la ambele capete ale releului, apăsați butonul claxonului și verificați conexiunea dintre releu și comutatorul claxonului, precum și conexiunea claxonului la masa vehiculului. Dacă este necesar, reparați conexiunea. Dacă cablajul este în regulă, înlocuiți comutatorul claxonului.
7. Dacă conexiunea la masă a comutatorului claxonului este bună, reparați orice întrerupere sau scurtcircuit în cablajul dintre comutatorul claxonului și releu.
Înlocuire
8. Pentru a accesa semnalele sonore, scoateți căptușeala roții stânga față (vezi capitolul 11).
9. Deconectați conectorii cablajului electric și deșurubați șuruburile de montare ale suportului (vezi Figura 20.1).
10. Instalarea se efectuează în ordine inversă demontării.
