Съдържание: Премахване ⇓ Инсталация ⇓
Премахване
1. Разкачете отрицателния кабел от акумулатора.
Предупреждение. Ако аудио системата на вашия автомобил е оборудвана със защита против кражба, уверете се, че имате кода за отключване, преди да изключите акумулатора.
2. Разкачете електрическите конектори от разпределителя и всичко, свързано с него. Маркирайте проводниците и маркучите, така че да могат да бъдат монтирани на оригиналните им места по-късно.
3. Проверете дали на капачката на разпределителя има маркировка под формата на число или буква. Тази маркировка съответства на позицията на клемата на кабела за високо напрежение на свещта за цилиндър №1. Ако няма такава маркировка, намерете кабел №1 от цилиндъра и го маркирайте сами.
4. Свалете капачката на разпределителя и завъртете двигателя така, че роторът на разпределителя да се завърти към високоволтовия извод на цилиндър № 1 (вижте процедурата за определяне на TDC в Глава 2А или 2Б).

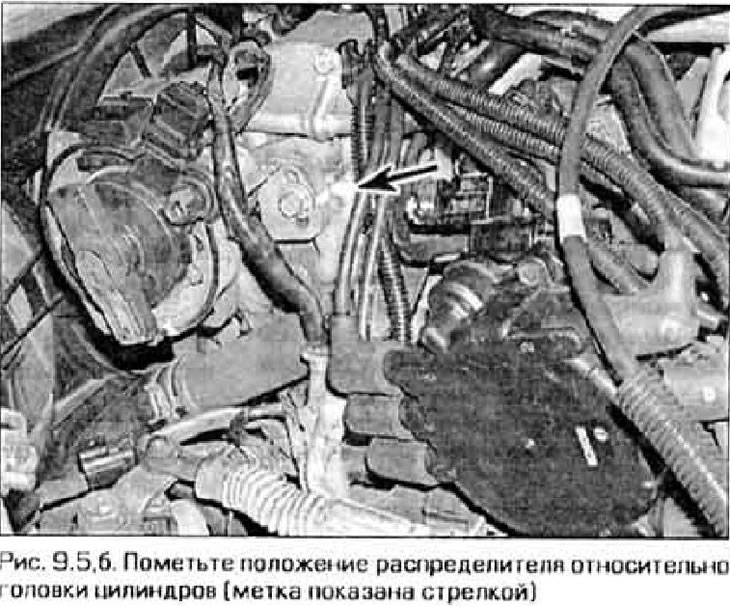

5. Поставете маркировка върху корпуса на разпределителя срещу върха на ротора (фигура 9.5,а). Също така маркирайте позицията на разпределителя спрямо главата на цилиндъра за последващ правилен монтаж на разпределителя (фигура 9.5,б).
6. Изключете електрическия конектор от разпределителя (ако вече не е направено).
7. Завъртете определяне болт (болтове) и извадете опаковка.
Внимание: Не завъртайте разпределителния вал, докато разпределителят е свален.
Инсталация
Забележка: Ако коляновият вал е бил завъртян по някаква причина, докато разпределителят е бил свален от двигателя, той трябва да се върне в положение на горната смърт на 1-ви цилиндър. Това може да се направи чрез завъртане на коляновия вал и поставяне на пръста ви върху отвора за свещта на 1-ви цилиндър. Когато усетите нарастващо налягане в цилиндъра, завъртете коляновия вал, докато маркировките на TDC се подравнят.
8. Монтирайте нов уплътнителен пръстен върху корпуса на разпределителя.
9. Поставете разпределителя в главата на цилиндъра точно в същото положение, в което е бил преди отстраняването му.
Забележка: На края на разпределителя има издатини, които пасват в изрезите в главата на цилиндъра само в една позиция.
10. Уверете се, че маркировките за синхронизация на разпределителя и главата на цилиндъра са подравнени и че върхът на ротора е срещу маркировката на корпуса на разпределителя.
11. Завийте болта на скобата на разпределителя на ръка.
12. В противен случай монтажът се извършва в обратен ред на демонтирането. Проверете първоначалната настройка на времето за запалване, след което затегнете монтажния болт на разпределителя.
