Galeria de evacuare — demontare și montare (Mazda Capella GF)

Atenție! Lăsați motorul să se răcească complet înainte de a demonta galeria de admisie.

Demontarea

1. Deconectați cablul negativ de la baterie.

Atenție: Dacă vehiculul dumneavoastră este dotat cu un sistem audio antifurt, asigurați-vă că aveți codul de deblocare înainte de a deconecta bateria.

2. Deconectați conectorul electric de la senzorul de oxigen. Dacă urmează să instalați un colector nou, scoateți senzorul și reinstalați-l pe cel nou.

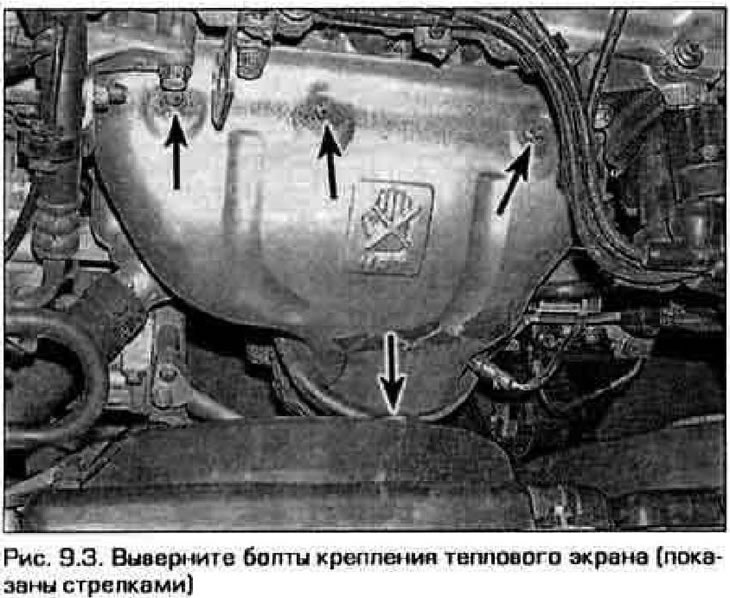

3. Slăbiți șuruburile și scoateți ecranul termic de la galeria de evacuare (figura 9.3).



4. Umeziți șuruburile de montare a galeriei de evacuare, precum și piulițele de montare a conductei de bypass EGR și a țevii de evacuare cu ulei cu vâscozitate redusă.

5. Ridicați vehiculul și sprijiniți-l pe suporturi (vezi capitolul 1).

6. Slăbiți șuruburile care fixează țeava de eșapament la motor și coborâți țeava de eșapament cu ajutorul convertorului catalitic.

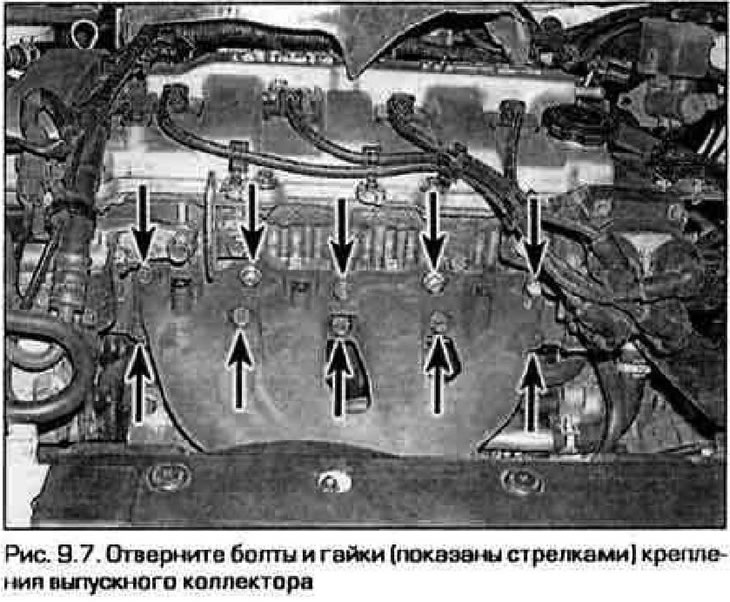

7. Slăbiți șuruburile și piulițele care fixează galeria de evacuare și deconectați-o de la chiulasă (Fig. 9.7).

Notă: Dacă vreun șurub este dificil de scos, umeziți-l din nou cu ulei și lăsați uleiul să pătrundă în filete timp de cel puțin 15 minute. Dacă vreun șurub sau prezon se rup în timpul demontării, încercați să le slăbiți cu o cheie autoblocantă după demontarea galeriei de admisie. Dacă tot nu puteți scoate șurubul rupt, folosiți un instrument de îndepărtare a prezoanelor. Pentru a înlocui elementele de fixare deteriorate, utilizați numai produse concepute pentru sistemele de evacuare.

(Pe baza datelor de pe site-ul web: MAZBOOK)

Instalare

8. Răzuiți orice garnitură veche rămasă și depunerile de carbon de pe suprafețele de montare ale galeriei de admisie și chiulasei. Dacă au existat scurgeri de sub garnitură, verificați dacă suprafața de montare a distribuitorului nu este deformată. Planeitatea suprafeței poate fi restabilită prin șlefuire.

Atenție: Aveți grijă când folosiți o racletă - suprafața de aluminiu a chiulasei se zgârie ușor.

9. Plasați noua garnitură a galeriei de admisie pe știfturile chiulasei.

10. Instalați galeria de admisie la locul ei și fixați-o cu șuruburi și piulițe.

11. Strângeți elementele de fixare, începând de la mijloc spre margini, în mai multe etape, până când se atinge cuplul necesar.

12. Instalați piesele rămase în ordine inversă demontării. La instalarea senzorului de oxigen, aplicați compus antigripant pe filete.

13. Porniți motorul și verificați dacă există scurgeri de gaze de eșapament.
